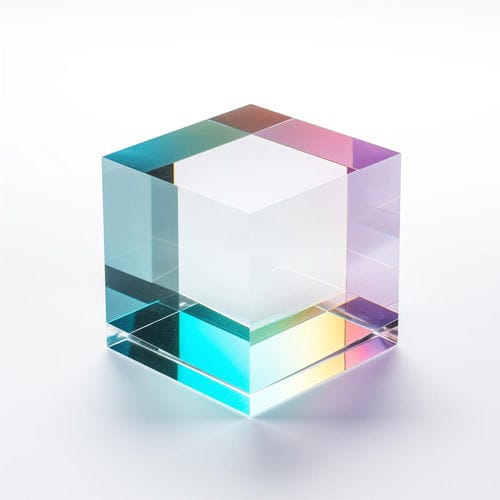

Separador de haz ópticos

de cubono polarizante

La función principal del cubo divisor de haz no polarizante (NPBS) es dividir el haz láser (de una o de una amplia gama de longitudes de onda) manteniendo intacto el estado de polarización. ¿Cómo funcionan los cubos divisores de haz no polarizantes (NPBS)? Una vez que el haz entrante alcanza la hipotenusa del cubo NPBS de Alien Photonics, se divide en dos haces de acuerdo con la relación de división diseñada. Un haz se transmite a través del cubo y el otro se refleja en un ángulo de 90° (perpendicular al haz entrante). El estado de polarización de ambos haces sigue siendo el mismo. ¿Cómo se fabrican los cubos divisores de haz no polarizantes (NPBS)? De forma similar a los cubos PBS estándar, PBS de alta energía y PBS de banda ancha, la fabricación de los cubos NPBS de Alien Photonics comienza con el pulido de dos prismas en ángulo recto. Una vez que el diseño del recubrimiento está listo, uno de los prismas se recubre con un recubrimiento de divisor de haz no polarizante en la hipotenusa. A continuación, las superficies de entrada y salida se recubren con un revestimiento antirreflectante. El siguiente paso es ensamblar los prismas, lo que suele hacerse con cemento (pegamento epoxi). Último paso: los cubos NPBS se inspeccionan y se almacenan o se envían al cliente. Alternativas a los cubos NPBS Los cubos NPBS son bastante similares a varios productos de Alien Photonics. En primer lugar, el divisor de haz TFP no polarizante. Este componente óptico tiene la misma función, con diferencias principales: forma, falta de cemento (pegamento) y ángulo de incidencia. Los reflectores parciales también separan la luz; sin embargo, suelen estar diseñados para trabajar en ángulo normal y no optimizados para mantener el estado de polarización y se utilizan sobre todo en cavidad láser con espejos de alta reflexión (monobanda, doble banda o brodband) .
