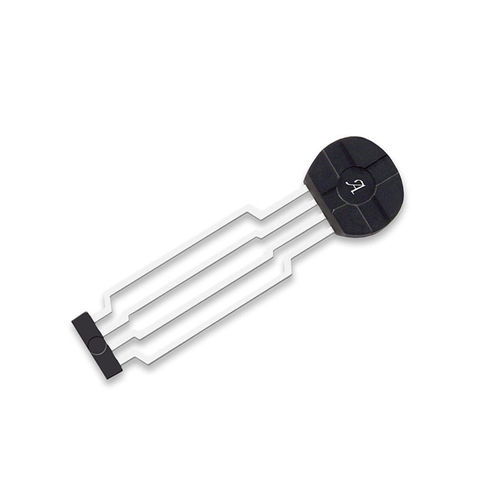

Sensor de proximidad magnético ATS675 series

de efecto hallcon función de conmutaciónen miniatura

El ATS675 es la próxima generación de la familia de sensores CI Allegro® True Power-On State (TPOS), que ofrece una precisión mejorada en comparación con las generaciones anteriores. El ATS675 proporciona un rendimiento de velocidad cero absoluta e información sobre TPOS. El dispositivo incorpora un Hall IC de un solo elemento con un circuito magnético personalizado optimizado que cambia en respuesta a las señales magnéticas creadas por un objetivo ferromagnético. El IC contiene un sofisticado circuito digital diseñado para eliminar los efectos perjudiciales de las compensaciones de imanes y sistemas. El procesamiento de la señal se utiliza para proporcionar un rendimiento del dispositivo a velocidad de objetivo cero, independiente del espacio de aire, y que se adapta dinámicamente a las condiciones de funcionamiento típicas de las aplicaciones de automoción, en particular las aplicaciones de detección del árbol de levas. Los DACs de detección de picos de alta resolución se utilizan para establecer los umbrales de conmutación adaptativa del dispositivo, asegurando una alta precisión a pesar de la excentricidad del objetivo. La histéresis interna en los umbrales reduce los efectos negativos de las anomalías en la señal magnética (como el sobregiro magnético) asociadas con los objetivos utilizados en muchas aplicaciones de automoción. La salida resultante del dispositivo es una representación digital del perfil ferromagnético del objetivo. El ATS675 también incluye un filtro de bajo ancho de banda que aumenta la inmunidad al ruido y la relación señal/ruido del CI.
