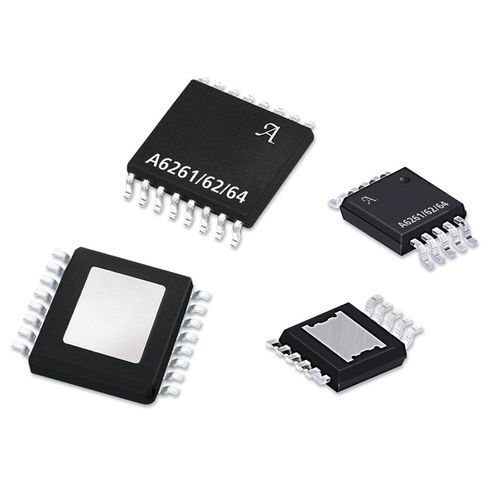

Controlador de LED circuito integrado A6264 series

de corriente constanteprogramable

“ El A6264 es un regulador actual linear, programable que proporciona hasta 100 mA de cada uno de cuatro salidas para conducir órdenes del alto brillo LED. La corriente del LED se puede cambiar entre de gran intensidad y de poca intensidad para los usos de la parada \ /tail. Los dos niveles actuales del LED de cada salida, exacta hasta el 5%, son fijados por dos resistores de referencia. El hacer juego actual en cada secuencia es mejor del 10% sin el uso de los resistores de lastre. La conducción del LED con la corriente constante asegura la operación segura con salida ligera posible máxima. Se alcanza el funcionamiento óptimo al conducir 4 secuencias con 1 a 3 LED en cada secuencia, en una corriente total de hasta 100 mA en cada secuencia. Las salidas se pueden conectar paralelamente o dejar inusitadas como sea necesario. La detección corta se proporciona para proteger el LED y el A6264 durante una cortocircuito-a-tierra en cualquier perno de la salida del LED. Un LED abierto en secuencias unas de los inhabilita todas las salidas pero puede ser omitido. Los pernos puestos en cortocircuito de la salida del LED o los LED abiertos son indicados por una bandera de la falta. Un monitor de la temperatura se incluye para reducir la corriente de impulsión del LED si la temperatura del microprocesador excede un umbral termal. Los paquetes del dispositivo son 10 un perno MSOP (LY) y 16 un perno TSSOP (LP), ambos con el cojín expuesto para la disipación termal aumentada. Son ventaja (Pb) libremente, con el leadframe mate plating. \ /html de la lata del 100%”
