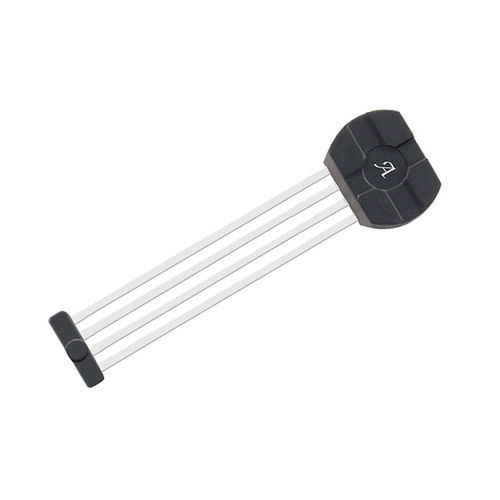

Sensor de velocidad lineal ATS601 series

de efecto hall

El ATS601LSG es una adición única a la familia de productos Allegro™ de sensores de árbol de levas IC. Como elemento único, en estado de encendido definido, el sensor IC proporciona la primera detección del flanco descendente, una alta precisión en el flanco del modo de funcionamiento y una insensibilidad a la dirección/orientación en todo el rango de funcionamiento del entrehierro, la velocidad y la temperatura. El ATS601LSG consiste en un Hall IC optimizado y una sencilla configuración de pellets magnéticos. La configuración de Hall IC y de pellets magnéticos de un solo elemento cambia en respuesta a las señales magnéticas creadas por un objetivo ferromagnético. El CI contiene un filtro de bajo ancho de banda que aumenta la inmunidad al ruido y la relación señal/ruido del CI del sensor. El sofisticado diseño del circuito digital elimina los efectos perjudiciales de la discontinuidad de la geometría del objetivo, las compensaciones de imanes y sistemas, y los gradientes térmicos. El procesamiento de señales se utiliza para proporcionar un rendimiento de velocidad cero independiente del espacio de aire y también para adaptar dinámicamente el rendimiento del dispositivo a las condiciones de funcionamiento típicas de las aplicaciones de automoción, en particular la detección del árbol de levas. La salida resultante del dispositivo es una representación digital del perfil ferromagnético del objetivo. Una serie de opciones programables en fábrica permiten optimizar el rendimiento para satisfacer los requisitos específicos de la aplicación. El ATS601 se suministra en un paquete SIP de 4 pines (sufijo SG) libre de plomo (Pb), con un marco de plomo de estaño mate al 100%.
