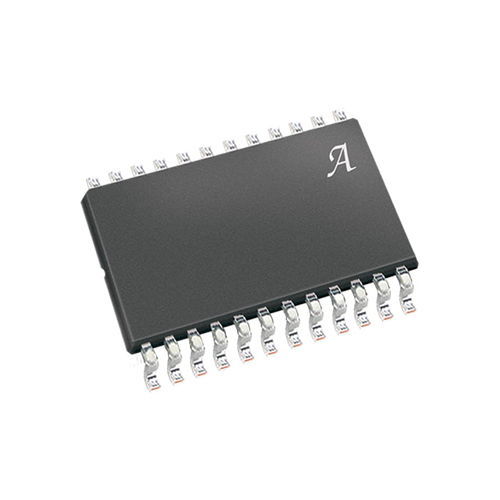

Regulador de tensión para aplicaciones automovilísticas A8450 series

ajustableanalógicodigital

El A8450 es una fuente de alimentación multisalida destinada a aplicaciones de automoción. El A8450 funciona con una amplia gama de suministro de entrada y está diseñado para satisfacer los requisitos de los entornos de alta temperatura ambiente. Cuatro salidas de tensión regulada ofrecen múltiples opciones. El regulador de 3,3 V y el regulador ajustable de 1,2 a 3,3 V se pueden utilizar para alimentar núcleos de microcontrolador o DSP, o para E/S, detección y conversión A a D. Dos salidas de 5 V, una digital y la otra analógica, cuentan con un seguimiento de salida dentro del 0,5% entre sí en el rango de temperatura de funcionamiento. Además, el regulador analógico está protegido contra las condiciones de corta duración de la batería. Los cuatro reguladores cuentan con protección de límite de corriente plegable. El dispositivo puede activarse o desactivarse utilizando dos pines de entrada. La entrada de alto voltaje, en el pin ENBAT, permite habilitar/deshabilitar usando una señal de encendido del motor o una señal de interruptor de batería. La entrada de nivel lógico, en el pin ENB, permite habilitar/deshabilitar mediante señales de microcontrolador o DSP. Cuando se desactiva, el A8450 consume menos de 10 µA de corriente. Un bloque POR (power-on-reset) monitoriza las tensiones de alimentación y proporciona una señal de reset, con retardo regulable, para el restablecimiento de microcontroladores o DSP. Una clavija de falla separada señala TSD (apagado térmico), cortocircuito en la alimentación analógica de 5 V y subtensión analógica o digital de 5 V. El A8450 se suministra en un paquete SOIC de 24 clavijas (sufijo LB) con clavijas de conexión a tierra con fusibles para mejorar el rendimiento térmico. Esto proporciona un RθJA de 35°C/W en un tablero de 4 capas.
