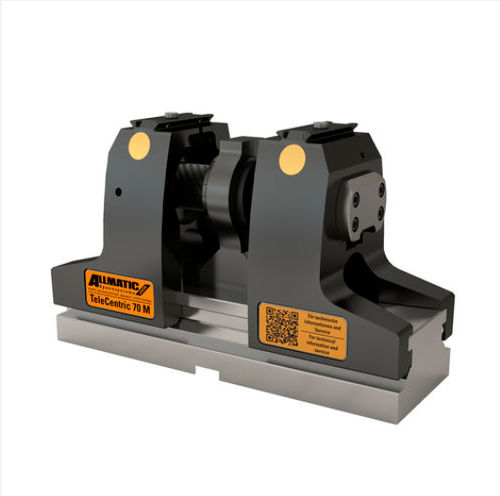

Mordaza para máquina herramienta TeleCentric 70 M

para mecanizado de 5 ejes

Campo de aplicación: - Ideal para centros de mecanizado de 5 ejes - Posibilidad de sujeción convencional y sujeción Gripp - Mordaza céntrica - Más información sobre función y aplicación Características del producto: Husillo telescópico, el contorno de interferencia permanece inalterado Programación central y sencilla sin desplazamiento del punto cero La sobremedida del material se distribuye simétricamente La accesibilidad de la pieza de trabajo depende de la capacidad del mandril Forma constructiva simétrica = la pieza de trabajo permanece central y paralela Altura de apoyo de la pieza 192 mm Sistema de cambio rápido de garras, cambio de garras sin herramientas gracias al cierre rápido en 10 segundos por par de garras Mordazas reversibles: para mín. 49 mm hasta máx. 207 con un par de garras sin adaptador de amarre Con el adaptador de rango de sujeción puede alcanzar un rango de sujeción a partir de 9 mm (con la mordaza cero incluso 0 mm) Fuerza de sujeción constante mediante husillo telescópico de bajo mantenimiento Suministrado de serie con orificios de fijación para un sistema de sujeción de punto cero, micrómetro interior 200 mm Fijación a la mesa de la máquina con retícula de montaje de 50/63 mm para el montaje de pernos/tornillos cilíndricos o zapatas de sujeción tornillos o zapatas de sujeción. Escala integrada para el ajuste fino de la posición central Peso reducido (sin mordazas): K =17,5 kg / M=19,5 kg Fuerza de sujeción 30 kN a 45 Nm lineal Funcionamiento con llave dinamométrica
