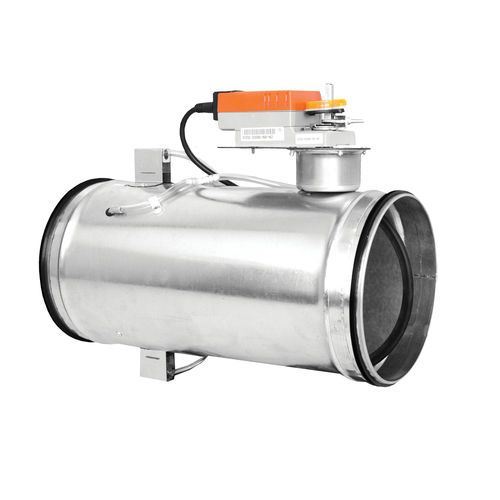

Regulador de caudal volumétrico RAVAV / RAVAV-Q
para airepara aplicaciones HVAC

Regulador de caudal volumétrico - RAVAV / RAVAV-Q - ALNOR Ventilation Systems - para aire / para aplicaciones HVAC
Regulador de caudal volumétrico - RAVAV / RAVAV-Q - ALNOR Ventilation Systems - para aire / para aplicaciones HVAC
Regulador de caudal volumétrico - RAVAV / RAVAV-Q - ALNOR Ventilation Systems - para aire / para aplicaciones HVAC - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
volumétrico
Fluido
para aire
Otras características
para aplicaciones HVAC
Caudal

Mín.: 57 m³/h
(2.012,936 ft³/h)

Máx.: 905 m³/h
(31.959,77338 ft³/h)

Presión

Mín.: 0 Pa
(0 psi)

Máx.: 60 Pa
(0 psi)

Diámetro nominal

Mín.: 100 mm
(3,937 in)

Máx.: 400 mm
(15,748 in)

Descripción

El regulador de RAVAV se dedica para los sistemas de la ventilación forzada y es un componente importante para las instalaciones con flujo de aire variable. La cubierta del regulador se hace de la hoja galvanizada de Z 275. Los lados que encajonan con las juntas de goma instaladas en fábrica de EPDM aseguran la conexión apretada a los conductos de ventilación. Dentro de la cubierta, el apagador de ajuste también se aísla. El servomotor está instalado en la cubierta de la unidad de control para permitir el aislamiento térmico del sistema. El sistema de medición basado en los tubos de presión de aluminio de impacto y la presión alivian los tubos del trozo asegura la medición confiable del flujo de aire. El servomotor, la unidad de control y el sensor se integran en un dispositivo. El servomotor ajusta la posición más húmeda, la unidad de control compara el flujo actual de aire con el valor determinado y el sensor da vuelta al valor de la presión diferenciada en señal eléctrica. Como estándar, las unidades de control de RAVAV se suministran los servomotores de LMV-D3-MP (NMV-D3-MP). El grado de aislamiento del apagador de ajuste es la clase 4 según EN-1751:1998. La tirantez que encajona es la clase C según EN-1751:1998.

---
