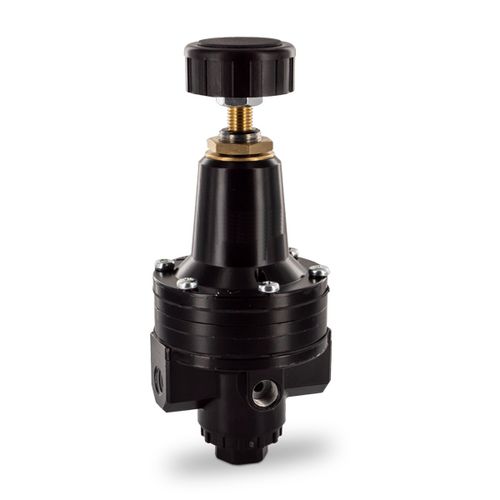

El regulador proporciona una regulación de precisión en aplicaciones de alto flujo y alto relieve. Un sensible diafragma enrollable y una válvula interior equilibrada aseguran una presión de salida constante, incluso con las fluctuaciones cambiantes de la presión de suministro y del flujo. El regulador no contiene silicona y es adecuado para el montaje en panel.
Medios de comunicación
sin aceite y 5 pm de aire comprimido filtrado o gases no corrosivos
Presión de suministro
máximo. 16 bar
Precisión
en el cambio de la presión de suministro de 2 a 7 bares: < 6 mbar de desviación de presión
en el cambio de flujo de volumen de 0 l/min a 20 l/min: < 20 mbar de desviación de presión
sensibilidad de respuesta: < 4 mbar
Consumo de aire
<1,5 l/min a P,= 5 bar. < 2 l/min a P,= 7 bar. < 4 l/min a P,= 10 bar. < 1% del flujo de volumen
Ajuste
por volante con tuerca de mariposa. adecuado para el montaje en panel
Función de alivio
relevando
Capacidad de socorro
700 l/min a 6 bar de salida y 0,35 bar de sobrepresión por encima del punto de consigna
Puerto de medición
G1/4 en ambos lados del cuerpo. Se suministra un tapón de rosca
Posición de montaje cualquier
Rango de temperatura
0 °C a 60 °C / 32 °F a 140 °F, para aire comprimido adecuadamente acondicionado hasta -35 °C / -31 °F
Material
Cuerpo: zinc fundido a presión -
Bastómero: NBR/Buna-N
---
