Descripción

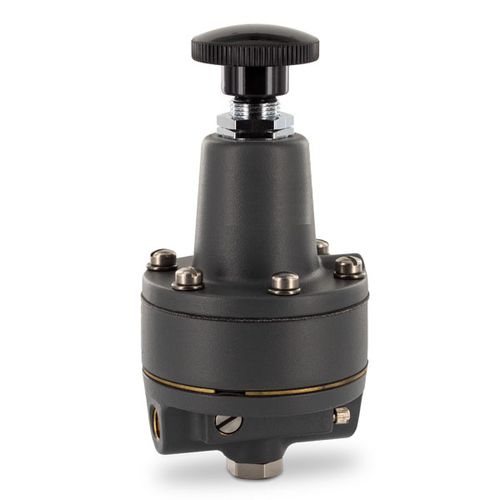

Regulador de presión de precisión de dos pasos, altamente sensible, que funciona según el principio de la boquilla de aleta. Construcción sólida para un funcionamiento de bajo mantenimiento con aire comprimido o gases no corrosivos.
Versión de refuerzo:
En la versión de la opción A el regulador también puede ser controlado por la presión del piloto hasta 7 bar además del control del resorte de rango.
De esta manera el regulador se convierte en un booster de volumen con doble bucle, desplazamiento paralelo del punto cero
Presión de suministro:
mínima: 0.3 bar por encima de la presión de salida
máximo: ver tabla
Consumo de aire:
Sangrado constante sólo cuando el flujo está circulando. Cuanto mayor sea la diferencia entre la presión de entrada y la de salida, mayor será el consumo de aire, por ejemplo, 9 bares en la entrada y 7 bares en la salida, lo que resulta en un consumo de aire de 3 l/min.
Escape:
50 l/min a 1,7 bar de presión de salida y 20 mbar de sobrepresión a la presión de salida
Estabilidad de la presión: Caída de presión de 10 mbar al cambiar el flujo de "0" a "máx".
Precisión de ajuste: < 0,03 % de presión de salida. Diez giros de la perilla de ajuste para el ajuste de todo el rango de ajuste.
Puerto de medición: 1⁄4˝ NPT en ambos lados, tapones de rosca suministrados
Posición de montaje: cualquiera
Rango de temperatura:
Presión de funcionamiento = -4 °C a 80 °C / 25 °F a 176 °F
Temperatura de almacenamiento= -20 °C a 100 °C / -4 °F a 212 °F
Sensibilidad a la temperatura:
1 % de desviación de la presión a un cambio de temperatura de 30 °C
Material de contacto de los fluidos: latón, acero inoxidable, neopreno, aluminio y zinc
---
