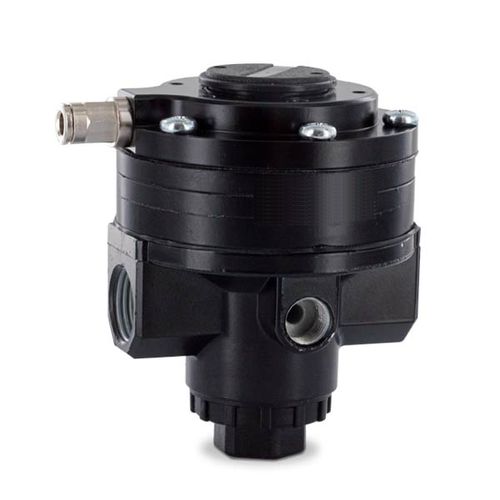

Regulador de presión para aire comprimido R03J

para gas neutrodiferencialmonoetapa

Un potenciador de volumen operado por piloto con sesgo positivo diseñado para suministrar una presión de salida igual a la presión de la señal más una constante de resorte preestablecida y ajustable. Con características muy altas de flujo hacia adelante y hacia atrás y una excelente sensibilidad. Una aplicación típica es el equilibrio o la regulación de la presión en los tanques. Medios: aire comprimido sin aceite y filtrado de 5 µm o gases no corrosivos Presión de suministro: máxima. 16 bar Relación: 1:1 Presión del piloto: máxima. 10 bar, correspondientemente más baja en caso de ajuste manual de la presión, puerto piloto G1/8 Precisión: en el cambio de presión de suministro de 2 bar a 7 bar = < 6 mbar de desviación de presión con un cambio de flujo de 0 l/min a 20 l/min = < 20 mbar de desviación de presión sensibilidad de respuesta = < 2 mbar Consumo de aire: 1.5 l/min a P1= 5 bar, 2 l/min a P1= 7 bar, 4 l/min a P1= 10 bar, < 1% del flujo de volumen Función de alivio: alivio Capacidad de alivio: 700 l/min a 6 bar de salida y 0,35 bar de sobrepresión por encima del punto de consigna Puerto de medición: G1/4 en ambos lados del cuerpo, se suministra un tapón de rosca Posición de montaje: cualquiera Rango de temperatura: 0 °C a 60 °C / 32 °F a 140 °F, para aire comprimido adecuadamente acondicionado hasta -30 °C / -22 °F Cuerpo: zinc fundido a presión Elastómero: NBR/Buna-N
