Sistema de enlace de datos para UAV PCM

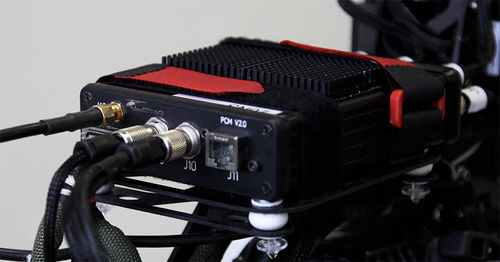

Un módulo de alimentación y comunicaciones en el que confiar El PCM es una caja sellada que actúa como interfaz entre el piloto automático y el resto de los sistemas del UAV. El PCM incluye: Servos Gestión de la energía Enlace de datos Monitor de motor (sólo versión PCM0X-S) Gestión de la energía de los servos El PCM puede proporcionar hasta 12A a la tensión preestablecida en fábrica para los servos o la electrónica de a bordo a través de 6 conectores Binder 702 Subminiature M9 - 3 pin (IP-67). Enlace de datos El enlace de datos está integrado en la caja y permite la comunicación entre el piloto automático y la estación de tierra. Existen tres configuraciones diferentes de enlace de datos: Telemetría - 900 MHz Telemetría y vídeo - 2,4 GHz hasta 1W Telemetría y vídeo - 2,4 GHz hasta 2W Monitor del motor El EM puede proporcionar a cualquier EFIS, piloto automático o electrónica de a bordo muestras de 5 Hz de las RPM, la temperatura ambiente, la temperatura de una culata (CHT), la temperatura de los gases de escape (EGT), la cantidad de combustible y el tiempo total de funcionamiento del motor. La medición de las RPM puede realizarse mediante sensores optoacopladores, sensores de efecto Hall y captadores inductivos. Un rango de escala programable permite múltiples pulsos de captación por revolución. Utilizando curvas de caracterización de 6 puntos, el EM puede aceptar la más amplia variedad de sensores resistivos, capacitivos, de tensión diferencial y termo-pares. Además, su flexible interfaz puede configurarse para sensores de termistor o termopar CHT.
