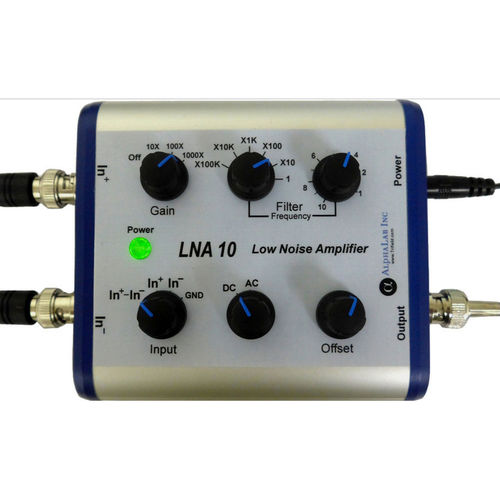

Preamplificador de señal LNA 10

El preamplificación del osciloscopio de LNA 10 mejorará perceptiblemente el funcionamiento de la pequeño-señal de osciloscopios en las frecuencias debajo de 1MHz. Descripción de producto: Con este preamplificación, las señales del sub-microvoltio se pueden exhibir en los alcances que van típicamente solamente abajo a 1mV/div en el eje vertical. El preamplificación incluye una entrada diferenciada verdadera análoga y un filtro de paso bajo análogo (1Hz-1MHz armonioso). el espectro Entrada-referido del ruido del RMS para f >100Hz es 4 nV/√Hz o menos, tan por ejemplo, incluso con el aumento 1000 de x, el ruido total a partir de 100 herzios a 1000 herzios es menos de 1 div de pico a pico en un ajuste vertical del alcance 1mV/div (si se asume que una entrada de baja impedancia). La mayoría de los osciloscopios se diseñan para exhibir los acontecimientos (rápidos) de alta frecuencia que pueden intrínseco tener ruido de un milivoltio o más. Sin embargo, las señales de baja fricción tienen ruido mucho menos intrínseco, tan un preamplificación de poco ruido y un filtro ancho de banda-limitador es esencial para las pequeñas señales en de baja fricción.* la mayoría de los amplificadores tienen un espectro del ruido blanco (una curva espectral plana) en todas las frecuencias sobre ~1000 herzios. Este espectro del ruido blanco se especifica generalmente como algún nanovoltio por √Hz. Sin embargo, a diferencia de los resistores pasivos típicos, el espectro equivalente del ruido de la entrada de amplificadores de estado sólido (en nV/√Hz) se convierte más arriba en las frecuencias bajas. El número de nV/√Hz es típicamente proporcional a ~1/f para f ≤10Hz. La tabla abajo muestra el ruido real del LNA 10 en diversas gamas de frecuencia. En todas las frecuencias, el LNA 10 tiene mucho menos ruido que los amplificadores de estado sólido típicos.
