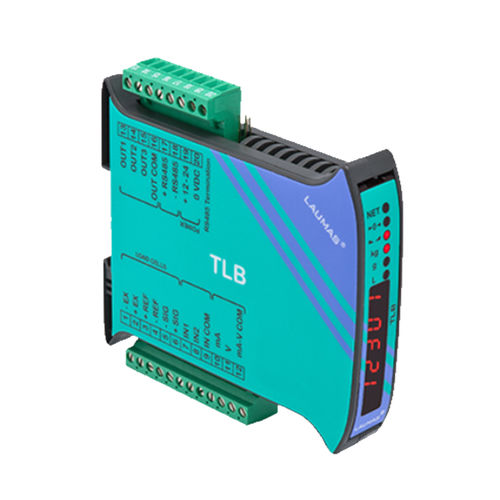

Amplificador de señal TLB

de potenciaanalógicodigital

Acerca del amplificador digital TLB Amplificador de peso y visor para montaje en carril Omega/DIN adecuado para el panel trasero; forma vertical que ahorra espacio. Características principales TLB - Display semiautomático de seis dígitos (altura 8 mm), LED de 7 segmentos - Cuatro botones - Dimensiones: 25 x 115 x 120 mm El instrumento está dotado de un puerto serie RS485 y una salida analógica: - RS485 para la conexión a: - PC/PLC hasta 32 instrumentos (máx. 99 con repetidores de línea) mediante protocolo ASCII Laumas (compatible con W60000) o protocolo ModBus RTU -Display remoto - Salida analógica optoaislada de 16 bits: 0 ... 20 mA; 4 ... 20 mA (máx. 300 Ohm); 0 ... 10 V; 0 ... 5 V; ±10 V; ±5 V (mín. 10 kOhm). Calibración teórica mediante el uso de botones. Especificaciones Alimentación y consumo: 12 - 24 VDC ±10 %; 5 W Número de células de carga (paralelas y de alimentación) máximo. 8 (350 Ω); 5 VDC / 120 mA Linealidad <0,01% FS Linealidad de la salida analógica <0,01% FS Convertidor A/D 24 bits (16000000 puntos) 4.8 kHz Divisiones, máx ±999999 Sensibilidad de la célula de carga, máx. ±7 mV/V Filtro digital / tasa de conversión 0.012 - 7 s / 5 - 300 Hz Salidas de relés lógicos 3x - máx. 115 VAC / 150 mA Entradas lógicas 2x - optoaislado 5 - 24 VDC PNP Puerto RS485 - tasa de baudios 2400, 4800, 9600, 19200, 38400, 115200
