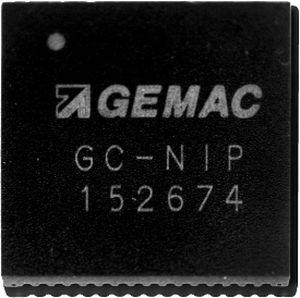

Microchip analógico GC-NIP

de 2 canalesde interpolacióncon interfaz ABZ

Las señales de entrada se someten a un control interno de ganancia y desplazamiento específico de AMAC y el periodo de la señal se divide hasta 8192 veces. Para la posición absoluta de un sistema nonius de dos canales, se puede alcanzar una resolución de hasta 22 bits. La entrada y la salida del GC-NIP están diseñadas para interfaces de 3,3 V. El CI consta de seis amplificadores de instrumentación con factores de ganancia ajustables. Se pueden conectar directamente codificadores con interfaz de tensión o brigadas de medición. Los sensores con interfaz de corriente y las matrices de fotodiodos se adaptan mediante un sencillo circuito externo. El circuito integrado funciona con señales de entrada simples o diferenciales. El ruido de las señales de los sensores se evita mediante un filtro analógico conmutado. Además, una histéresis digital puede suprimir el ruido de los bordes de las señales de salida a bajas frecuencias de entrada y en reposo. La calidad de las señales emitidas por los sensores se controla en el CI. Para ello es posible activar 9 fuentes por separado produciendo una señal de error. Para el cálculo de la posición absoluta se puede colocar en la EEPROM del CI un conjunto de coeficientes de corrección específicos del sensor o de la escala. De este modo, los armónicos de las señales sinusoidales o las imprecisiones de la escala de medición no provocan errores en el valor de la posición absoluta. La determinación de los coeficientes de corrección se realiza mediante un sencillo procedimiento de calibración basado en software. El GC-NIP, que proporciona señales de posición absoluta y señales incrementales de onda cuadrada (ABZ) en paralelo, es idóneo para su uso en sistemas de retroalimentación de motores.
