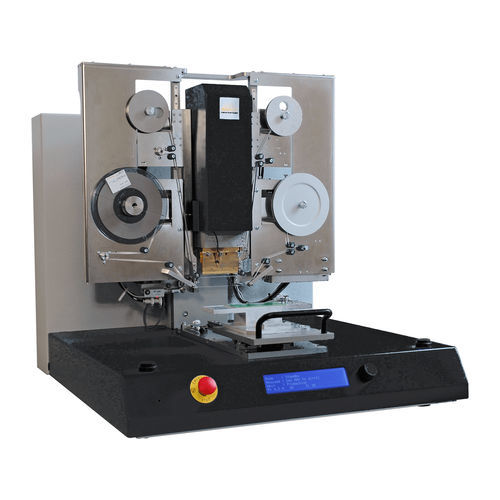

Máquina de laminado para circuito impreso NH-4000A

Anteriormente conocido como sistema de laminación ACF newhorizon Diseñado para aplicaciones de unión ACF de paso fino (> 30 micras), el laminador ACF de la serie NH-4000A utiliza un proceso de dos o tres pasos para unir materiales como lámina flexible a vidrio o lámina flexible a PCB. El laminado/preadhesión ACF se consigue dispensando y cortando la cinta ACF, colocándola sobre la superficie de las piezas que se van a unir y moviendo el termodo hasta su posición. A continuación, se coloca la lámina flexible para alinear las trazas con el sustrato y se acciona el termodo para completar la unión. Los sistemas básicos incluyen una fuente de alimentación de calor constante y un cabezal de unión neumático. Las opciones incluyen la adición de cinta de interposición, alineación y módulos de plantilla de producto. -Sistema compacto y flexible -Manipulación de productos izquierda-derecha, delante-detrás o giratoria
