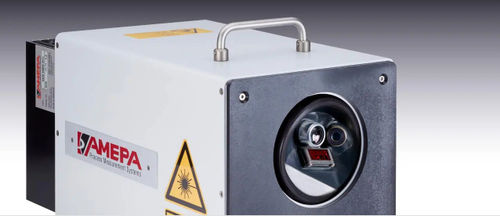

Sistema de medición de rugosidad WMS 100

de ondulaciónpor láserpara material en hojas

Las mediciones en línea del perfil de superficie de AMEPA proporcionan ventajas fundamentales para el cliente: Visualizar y documentar la distribución de la ondulación y la rugosidad en toda la longitud de la bobina o banda Detectar eficazmente los valores de ondulación y rugosidad fuera de la tolerancia, que pueden ser causados por Rugosidad de entrada de la materia prima Desgaste de los rodillos de trabajo Parámetros de proceso incorrectos Proporcionar datos en línea para determinar el momento óptimo para cambiar los rodillos de trabajo Proporcionar el valor de rugosidad Wsa y el valor de rugosidad Ra como entrada para el control del proceso Reducir el número de mediciones fuera de línea con instrumentos de aguja Las ventajas Preciso Rango de medición para Wsa de 0,1 a 1 µm, rango de medición para Ra de 0,3 a 3 µm, RPc de 30 a 120 cm-1 Disparo para Wsa 0,001 µm, disparo para Ra 0,01 µm Frecuencia de medición de Wsa hasta un máximo de 1 Hz Mediciones de Ra con corte seleccionable de 0,8 o 2,5 mm Medición WMS paralela a la dirección de rodadura Campo de visión de 1,2 х 0,4 mm, línea de medición de 1200 х 3,5 µm (resolución espacial como la de la punta de un palpador) Eficiente Reducción de las mediciones del palpador, que requieren mucho tiempo, en la línea y en el laboratorio Posibilidad de realizar mediciones de Wsa hasta una velocidad de banda de 180 m/minuto Detección puntual de los valores de ondulación, que están fuera de las tolerancias especificadas, para un control óptimo del proceso, tiempos de respuesta cortos, mayor dinámica Versátil Medición independiente de las condiciones de luz Medición sin contacto en todas las superficies de calidad, de aluminio (acabado de fresado y EDT) o de acero (Z, ZE, ZF), tanto en texturas EDT, EBT o Pretex
