Comprobador por contacto directo RO 7000

de sensorespara la industriamultifunción

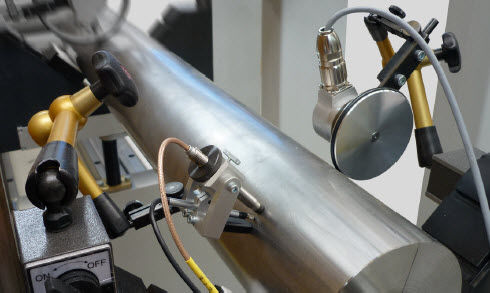

Tipo RO 7000 El Sistema de medición de Runout portátil Hofmann RO 7000 proporciona una solución para medir el runout radial y axial de rotores y otros componentes cilíndricos en múltiples planos axiales. Durante una medición el rotor se soporta, por ejemplo en un torno, en apoyos prismáticos o sobre roldanas. El giro del rotor puede estar motorizado o realizarse a mano. El Sistema consiste en una unidad de control de medición que se conecta a un PC, un juego de sensores y el software de medición Orbistar 2. Orbistar 2 permite configurar una tarea de medición específica, adquiere y visualiza los datos de medición, proporciona herramientas para el análisis de señal y genera informes. Este software puede compensar los errores sistemáticos de medición debidos al tipo de apoyo del rotor, por ejemplo sobre prismas y también los debidos al movimiento del eje usando un sensor de referencia. Se mide el Runout mediante sensores sin contacto con adaptadores para montarlos usando bases magnéticas estándar. La posición angular se obtiene o bien mediante un encóder giratorio que se acopla a la superficie del rotor mediante una rueda de fricción o bien mediante un sensor de velocidad. Una característica especial del RO 7000 es su capacidad para medir simultáneamente el runout eléctrico usando un palpador táctil (runout mecánico) y un sensor sin contacto (runout total). El runout eléctrico es la diferencia entre el total y el mecánico, es decir, el error sistemático del sensor sin contacto. Este valor de medición es útil cuando se verifican las pistas que se usarán para la medición de la vibración total del eje.
