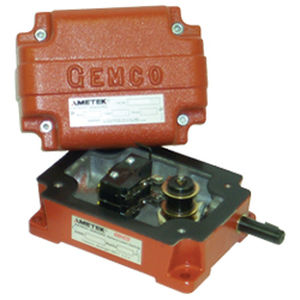

El propósito principal del Final de Carrera Rotativo Serie 2000 es controlar los límites intermedios o finales de un movimiento lineal o rotativo. El final de carrera se utiliza a menudo como dispositivo de seguridad para proteger contra daños accidentales al equipo.
Las cajas NEMA Tipo 1 y 12 (Propósito General) están moldeadas de FIBRALLOY, un material especial de fibra de vidrio que es resistente a los ácidos, alcoholes, hidrocarburos y al calor. Una junta sintética de ajuste hermético impide la entrada de aceite y refrigerantes. Los orificios de montaje externos permiten montar los interruptores sin interferencias internas.
Las carcasas NEMA Tipo 4 (estancas) están fabricadas en aluminio fundido; bajo pedido pueden suministrarse carcasas de hierro fundido o bronce fundido.
Las envolventes NEMA Tipo 7 y 9 (ubicaciones peligrosas) están diseñadas para cumplir los requisitos del Código Eléctrico Nacional para Clase 1, Grupo D y Clase 2.
Las piezas de calidad hacen que cada final de carrera rotativo sea altamente fiable.
El eje de entrada de 1/2" acciona un engranaje de bronce que hace girar el bloque de levas. El bloque de levas aloja levas ajustables independientemente que accionan los interruptores de acción rápida de precisión. Cada interruptor puede suministrarse con uno a cuatro interruptores unipolares de doble efecto o un máximo de dos interruptores bipolares de doble efecto para versatilidad de los circuitos de control. No se especifica ninguna velocidad mínima porque se utilizan contactos de acción rápida. La velocidad nominal máxima del eje helicoidal es de 1000 RPM y puede girar en sentido horario o antihorario.
Características
- Engranaje totalmente metálico
- Interruptores de servicio industrial S.P.D.T. o D.P.D.T
- Cajas NEMA 12, 4, 7 y 9
- Relaciones de engranaje de 5:1 a 5333:1
- Ajustes de leva positivos e independientes
- Grandes aberturas en la cubierta para facilitar el cableado
---
