Software de imagen IMAGEPro AFM

de análisisde supervisión

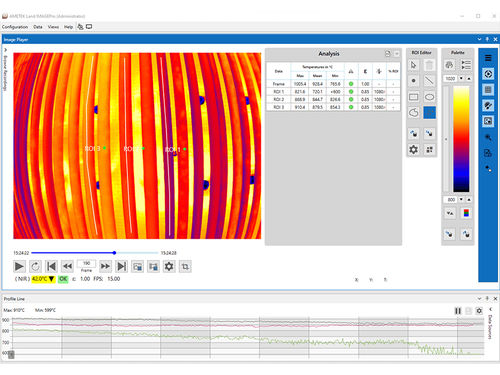

IMAGEPro AFM BETA cambia radicalmente la forma en que se operan, mantienen y optimizan los hornos en la industria petroquímica y de refinería, ya que proporciona una monitorización visual y de la temperatura, alarmas, tendencias y archivo las 24 horas del día, los 7 días de la semana. El resultado es un horno que funciona de forma más eficiente, con menos emisiones de CO2, mayor rendimiento y menores costes de mantenimiento. Las cámaras radiométricas de imagen térmica para boroscopios de AMETEK Land, líderes del sector (NIR-B-640-EX, MWIR-B-640 y NIR-B-2K), instaladas en camisas refrigeradas por agua o aire, son el núcleo del sistema. Las cámaras de infrarrojos recogen imágenes de alta resolución y datos de temperatura que se envían al software IMAGEPro AFM BETA, que puede instalarse en estaciones de trabajo conectadas. El software muestra cuadros de mando que resumen las temperaturas de las paredes de los tubos, las temperaturas de las baldosas/puntas de los quemadores y las temperaturas de los refractarios utilizados para el fondo en vivo. El equilibrio del horno en varios niveles se visualiza en tiempo real mediante gráficos de tendencias y "mapas" de gradiente térmico codificados por colores, y cada punto de datos e imagen/cuadro puede ser objeto de alarma y registro. AMETEK Land realiza un análisis del campo de visión (FoV) para determinar la ubicación óptima de cada cámara. Nuestra amplia experiencia con ópticas gran angular nos permite limitar el número de cámaras necesarias. Un pequeño número de cámaras puede recoger datos de un gran número de tubos, quemadores y zonas refractarias de interés. Un panel de análisis en tiempo real e histórico admite la interrogación de datos de temperaturas de tubos, quemadores y refractarios en filas y niveles especificados. En esta pantalla de análisis se muestran datos de niveles individuales, de forma que se pueden realizar comparaciones útiles entre tubos a lo largo del tiempo.
