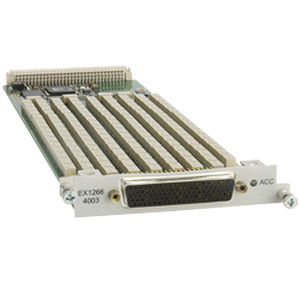

Matriz de conmutación digital X1200-4 series

flexible

Modelos de matriz de conmutación de alta densidad en configuraciones de 1 y 2 hilos El módulo de matriz de alta densidad EX1200-4003 permite al usuario conectar cualquier fila de entrada a cualquier columna de salida con un relé DPST en cada punto de cruce de fila/columna. Esta arquitectura proporciona el marco para diseños de sistemas de conmutación flexibles en los que es necesario conectar varios instrumentos de prueba a puntos de prueba comunes. Por ejemplo, un multímetro digital, un contador/temporizador y un digitalizador pueden conectarse a las filas de entrada y, a continuación, cada dispositivo puede conectarse a cualquiera de las columnas de salida dependiendo de la función de medición que se desee durante la prueba. Las conexiones entre las filas y las columnas se producen en el interior del módulo, lo que reduce en gran medida el cableado externo. El bloque de construcción más pequeño es una matriz de 2 hilos (4 x 16) y las filas y columnas pueden ampliarse fácilmente para formar matrices más grandes. Una matriz de 2 hilos (4 x 192) puede acomodarse en un bastidor principal de la serie EX1200. Se utilizan relés capaces de conmutar hasta 300 V y hasta 2 A para maximizar la gama de espacios de aplicación que se pueden abordar con este módulo. El EX1200-4128 es un módulo de matriz de ultra alta densidad que permite al usuario conectar cualquier fila de entrada a cualquier columna de salida con un relé SPST en cada punto de cruce de fila/columna. Esta arquitectura proporciona el marco para diseños de sistemas de conmutación flexibles en los que es necesario conectar varios instrumentos de prueba a puntos de prueba comunes.
