Multiplexor módulo EX1200-3 series

multicanalesde potenciade alta densidad

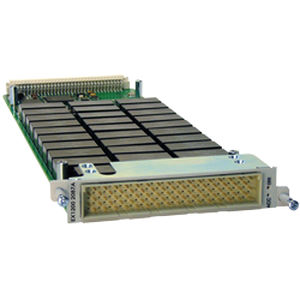

Módulos de conmutación multiplexores de hasta 1000VDC en configuraciones de 1, 2 o 4 hilos. Los EX1200-3001 y EX1200-3001DS son módulos multiplexores de alta densidad diseñados para la exploración de múltiples puntos a un bus común, en configuraciones de 1, 2 o 4 hilos. Las aplicaciones incluyen pruebas de mazos de cables, pruebas de semiconductores y PCB, y aplicaciones en las que es necesario conmutar múltiples puntos a un recurso común. Los EX1200-3001 y EX1200-3001DS constan de ocho multiplexores individuales (1 x 8) de 2 hilos, u ocho (1 x 16) de 1 hilo que pueden interconectarse bajo control de programa (a través de los relés de bus) para configurar multiplexores más grandes según sea necesario. Esto elimina el cableado externo y ayuda a reducir las derivaciones no terminadas. La tarjeta dispone de relés internos que pueden cerrarse para conectarse directamente al bus analógico del EX1200. Esta característica permite que la tarjeta y el DMM interno EX1200 estén estrechamente acoplados, reduciendo drásticamente los tiempos de ejecución de las pruebas. La opción EX1200-3001DS incluye relés internos de descarga de tensión residual que pueden activarse para cortocircuitar momentáneamente la ruta de medición al cambiar de un canal de entrada al siguiente. Esto disipa cualquier tensión mantenida por el cableado y la capacitancia de entrada del instrumento. Estos relés protegen los dispositivos sensibles, como los circuitos CMOS, de las tensiones residuales causadas por las mediciones anteriores de alta tensión. El EX1200-3048 es un módulo multiplexor de alta densidad diseñado para la exploración de múltiples puntos a un bus común, en configuraciones de 2 o 4 hilos. Entre sus aplicaciones se encuentran las pruebas de mazos de cables, la monitorización de temperatura/tensión, las pruebas de placas de circuito impreso y aquellas en las que es necesario conmutar varios puntos a un recurso común.
