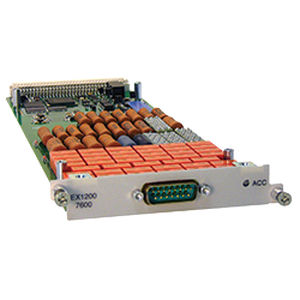

El EX1200-7600 es una escalera de resistencias programable de 5W, ideal para la carga o simulación de UUT.
- Ideal para la carga o simulación de UUT
- Amplio rango de resistencia desde 0,5 Ω hasta 1,5 MΩ
- Tamaño de paso de 0,1 Ω
- La detección de sobretensión, sobrecorriente y sobretemperatura protege la unidad bajo prueba
- Sensores externos de tensión y corriente para la monitorización incorporada
El EX1200-7600 es un escalador de resistencias programable de una sola salida. Está diseñado para aplicaciones como la simulación de RTD u otros sensores, el control de procesos, la calibración ATE y la carga de dispositivos bajo prueba. Contiene resistencias internas de alta precisión de 5 W de potencia que se conectan y desconectan mediante relés mecánicos. El EX1200-7600 es capaz de producir cualquier valor de resistencia entre 0,5 Ω y 1.500.000 Ω y puede ajustarse en incrementos de 0,1 Ω mediante comandos externos. Está diseñado para tensiones de terminal de 0 a 200 V DC y para corrientes de hasta 0,5 A.
Tras el encendido, el reinicio o una condición de fallo, todos los relés de este módulo se abren, eliminando la carga del dispositivo bajo prueba. Una condición de fallo es el resultado de superar la corriente máxima, la tensión máxima o la temperatura máxima del módulo. Además, una señal de detección de tensión proporciona una indicación a escala de la tensión a través de la resistencia, y una señal de detección de corriente proporciona una indicación a escala de la corriente a través del circuito. Ambas pueden ser monitorizadas por un dispositivo de medición externo (como un DMM de la serie EX1200). Esto puede utilizarse para forzar la apertura de todos los relés si se supera una tensión o corriente establecida, protegiendo así la unidad bajo prueba.
---
