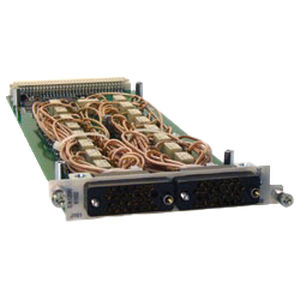

Módulo switch RF EX1200-6 series

Módulos de conmutación RF/Coax hasta 26Ghz para necesidades de conmutación de alta frecuencia y comunicaciones - Conmutadores y matrices de RF de alta densidad - Potencia de conmutación de 50 W - la más alta de su clase - > 3 GHz de ancho de banda (6301) - Los relés de ruptura de ramales eliminan el efecto de los ramales no terminados para obtener el mejor rendimiento de conmutación El EX1200-6101 (10 canales) es un módulo de conmutación RF SP4T de alta densidad con diez árboles coaxiales SP4T individuales que están aislados entre sí y de las masas del sistema para proporcionar una ruta de conmutación de alta fidelidad para conmutar señales de más de 1,3 GHz. Se mantiene una excelente diafonía y aislamiento mediante el uso de tramos coaxiales muy cortos de baja pérdida desde el conector directamente a los relés. Todos los módulos están también configurados para evitar cualquier efecto de stub no terminado, mejorando la integridad de la señal en general y permitiendo diseños de matrices de alta frecuencia y configuraciones de multiplexores de gran tamaño mientras se preserva el ancho de banda y se mantiene una baja VSWR. El panel frontal utiliza dos conectores coaxiales de alta densidad, de 26 pines, diseñados para una alta fiabilidad y una baja pérdida de inserción. Seis de los módulos pueden acomodarse en un bastidor principal de 1U EX1200 para proporcionar una red de conmutación de RF muy flexible. Por ejemplo, un solo módulo puede configurarse mediante cableado externo para proporcionar multiplexores duales de 1 x 16 en dos canales de un osciloscopio, o como una única matriz de RF de 4 x 4. Los módulos también pueden combinarse con otras tarjetas de conmutación EX1200 para configurar un subsistema de propósito general que conmute DC a > 1,3 GHz.
