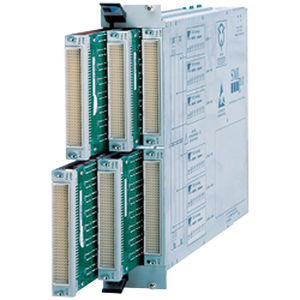

Módulo switch de relés SMP1XXX series

digitalRF

Las unidades base para la conmutación de señales en rangos de frecuencia de CC a RF consisten en la unidad base de una ranura SMP1100 y la unidad base de doble ranura SMP1200. La SMP1100 puede albergar hasta dos módulos de conmutación de alta densidad, y la SMP1200 puede albergar hasta seis módulos de conmutación de alta densidad. Los módulos de conmutación pueden mezclarse y combinarse para obtener flexibilidad y densidad. Por ejemplo, en una tarjeta VXIbus de doble ranura se pueden alojar escáneres, multiplexores, alimentación, conmutadores de uso general y tarjetas de RF. También se puede alojar un multiplexor de 1 x 768 hilos en una tarjeta VXIbus de doble ranura (SMP1200). Para facilitar el mantenimiento y las actualizaciones sobre el terreno, todos los módulos de conmutación son extraíbles desde el panel frontal. - Alimentación (conmutación superior a 2 A) - Propósito general - Multiplexores/Escáneres - Matrices - RF - Controladores de relé, cargas y E/S digitales Paso 1: Comience con las unidades base SMP1100 o SMP1200. Paso 2: Seleccione hasta dos módulos de conmutación para el SMP1100 o hasta seis para el SMP1200. Se pueden mezclar diferentes módulos de conmutación para obtener la máxima flexibilidad. Paso 3: Seleccione los conectores de acoplamiento adecuados
