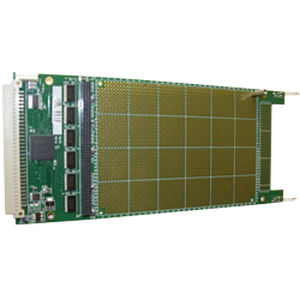

Tarjeta E/S digital SMP7000-XX series

VXIPCBconfigurable

- 96 líneas digitales configurables como entrada o salida - Cinco carriles de alimentación disponibles para diseños personalizados - Combinación con módulos de conmutación y E/S digitales SMIP estándar para crear configuraciones de alta densidad - El controlador VXIplug&play simplifica el desarrollo de software - Cabezal de conector integrado para simplificar la migración a la implementación en PCB - Acceso al reloj de 16 MHz para su uso en diseños complejos - Múltiples opciones de conectores en el panel frontal El SMP7000-xx es un módulo de prototipado de propósito general que aprovecha la modularidad del SMIP y la arquitectura de la interfaz con el VXIbus para ofrecer más de 24 pulgadas cuadradas de espacio disponible para diseños definidos por el usuario. Los ingenieros de sistemas pueden incorporar sus propios diseños dentro de un soporte SMIP estándar y combinarlo con productos como la conmutación RF de 1,8 GHz o los relés de 16 A que ya están disponibles en la plataforma. Los módulos DAC personalizados o las tarjetas de E/S digitales con niveles lógicos personalizados pueden acomodarse fácilmente dentro del espacio disponible en la protoboard. El SMP7000-xx proporciona acceso a 96 líneas de E/S digitales y cinco carriles de alimentación con fusibles para la interconexión con la lógica definida por el usuario. Los diseños personalizados pueden colocarse en el patrón de agujeros pasantes disponible en el espacio de la protoboard. Se proporciona una cabecera de conector para facilitar la migración del diseño personalizado a un diseño de placa de circuito impreso. Esto permite el uso de de múltiples posibilidades de E/S en el panel frontal, desde conectores Dsub de 15p hasta conectores DIN de alta densidad de 160p. Las 96 líneas digitales están mapeadas en el espacio de memoria extendida VXI para el acceso directo a los registros. También se proporciona compatibilidad con la API a través del controlador SMIP VXIplug&play estándar, lo que reduce el tiempo necesario para el desarrollo de software.
