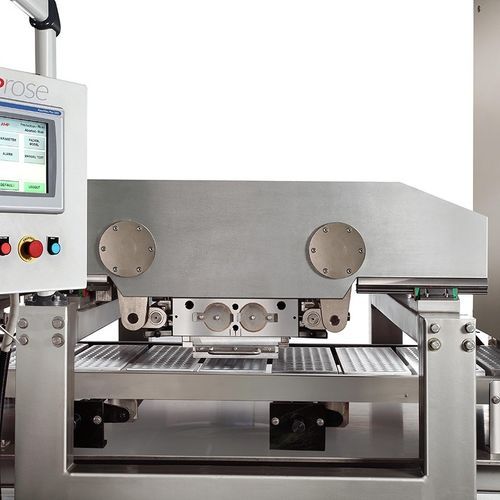

Dosificadora de chocolate 800-20

multicabezalpara pepitas de chocolateen línea

Depositador de línea de gota de chocolate diseñado para hacer chips de 0.05g a 0.2g @ 20 golpes/minuto. El cuerpo del depositante dispone de tolvas de doble camisa fabricadas íntegramente en acero inoxidable. El depósito es una válvula rotativa doble con diseño de pistón horizontal. Cada conjunto de barra de accionamiento de pistón Chocolate está conectado mediante dos enlaces al eje principal y a la palanca. El eje es accionado positiva y directamente por un reductor planetario en línea y un servomotor. La carrera máxima de la barra de accionamiento del pistón es de 70 mm; el radio de la palanca es de 234 mm, lo que da un ángulo de giro total del eje de 17 grados. El depósito de pistón de chocolate y las carreras y velocidades de succión se ajustan directamente desde una unidad Panel View 600 de Allen-Bradley. El retroceso de la aspiración del pistón se puede ajustar en velocidad y carrera o se puede eliminar por completo. 96 pistones están montados sobre dos barras de accionamiento (48 en cada una) y retenidos por dos placas de retención. Los pistones se pueden desconectar y desmontar para su limpieza levantando las placas de retención y extrayéndolas a través de la barra de accionamiento. Cada barra de accionamiento está soportada sobre cojinetes por dos ejes para asegurar un movimiento horizontal a lo largo de toda la carrera del pistón. La cabeza del depositante oscilará de izquierda a derecha durante el golpe del depósito de chocolate y luego regresará a su posición de estacionamiento. La cabeza está montada sobre cojinetes lineales y accionada en línea por un servomotor y una caja de engranajes planetarios de Allen-Bradley. Las placas de transferencia se mantienen en su lugar mediante dos barras y se fijan con tornillos de cabeza cilíndrica, lo que permite un cambio rápido de las placas pero garantiza una sujeción completa. El cambio de un diseño de boquilla a otro requiere un cambio de placas de transferencia y la selección de un nuevo programa en la unidad PanelView 600 de Allen-Bradley.
