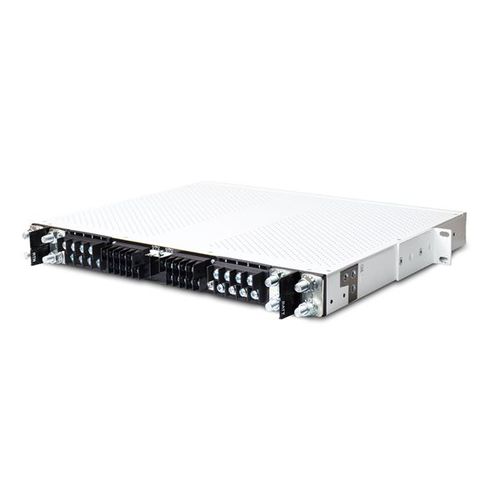

Cuadro eléctrico equipado 240GT54/nrg240GT54 series

para disyuntorpara rack para distribución eléctrica

Esta plataforma proporciona acceso frontal a la configuración del interruptor de activación/desactivación de alarmas para ubicaciones de fusibles o disyuntores TPA no instalados. También dispone de indicadores LED frontales para alarmas de alimentación/fusibles, estado de monitorización, conexiones traseras para alarmas de relé de forma C y conexiones nrgSMART opcionales. Cada una de las alimentaciones de 240 A proporciona alimentación para hasta cinco GMT y cuatro posiciones de salida de TPA o disyuntores. El panel incluye portafusibles TPA 1RU extraíbles. Estos portafusibles TPA 1RU cuentan con una empuñadura frontal ergonómica para facilitar la extracción, una tapa superior deslizante para proteger el fusible desde arriba y un émbolo de alarma rojo para indicar un fusible averiado. Los disyuntores son un accesorio opcional y pueden instalarse con una cubierta protectora para protegerlos contra activaciones o desactivaciones involuntarias. Las cubiertas de los disyuntores se incluyen con todos los paneles. Los fusibles GMT reemplazables en campo están disponibles desde 18/100A hasta 20A. Los fusibles TPA están disponibles desde 5A hasta 50A por posición. Los disyuntores están disponibles de 5 A a 60 A por posición. El panel admite tensiones universales (de ±12VDC a ±48VDC). La tensión universal (±12VDC, ±24VDC y ±48VDC) permite la estandarización en un único número de pieza para múltiples tensiones Fusibles de hasta 50 A o disyuntores de 60 A para la distribución a diversos elementos de red Cumple las normas UL y NEBS para garantizar los requisitos funcionales y de seguridad estándar del sector Los contactos de relé de forma C proporcionan conexiones de alarma fiables Tarjetero de designación integrado para una identificación sencilla de los circuitos Los LED de alarma de fallo indican los fallos de fusibles y de alimentación
