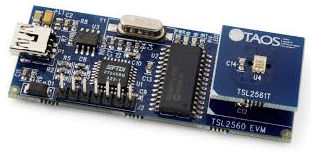

Sensor de luz ambiental TSL25 series

visiblefotodiodode infrarrojos

Convertidor de luz a digital con interfaz I2C Características - Arquitectura patentada de doble diodo - rango dinámico 1M:1 - Función de interrupción programable - Interfaz digital I²C - Disponible en encapsulados planos sin plomo (FN) de 1,25 mm x 1,75 mm a escala de chip, 2,6 mm x 3,8 mm TMB o 2 mm x 2 mm Dual Ventajas - Permite el funcionamiento en entornos con luz infrarroja - Permite el funcionamiento en salas oscuras y a plena luz del sol - Reduce la sobrecarga de interrupciones del microprocesador - La interfaz digital es menos susceptible al ruido - Reduce los requisitos de espacio en la placa y simplifica los diseños Parámetros del producto Tensión de alimentación [V]: 2,7 - 3,6 Interfaz: I2C - VDD Programable: Ganancia, tiempo de integración, interrupción Máx. Lux: 40000 Rango de temperatura [°C]: -30 a 70 Paquetes: (6-Pin) CL, FN, CS, T Observación: No recomendado para nuevos diseños. Consulte la familia de dispositivos TSL2572x. Descripción general El TSL2561 es un convertidor de luz a digital que transforma la intensidad de la luz en una salida de señal digital capaz de una interfaz I2C. Cada dispositivo combina un fotodiodo de banda ancha (visible más infrarrojo) y un fotodiodo de respuesta infrarroja en un único circuito integrado CMOS capaz de proporcionar una respuesta casi fotópica en un rango dinámico efectivo de 20 bits (resolución de 16 bits). Dos ADC integradores convierten las corrientes de los fotodiodos en una salida digital que representa la irradiancia medida en cada canal. Esta salida digital puede introducirse en un microprocesador donde la iluminancia (nivel de luz ambiental) en lux se obtiene mediante una fórmula empírica para aproximar la respuesta del ojo humano. El dispositivo TSL2561 admite una interrupción de nivel tradicional que permanece activada hasta que el firmware la borra.
