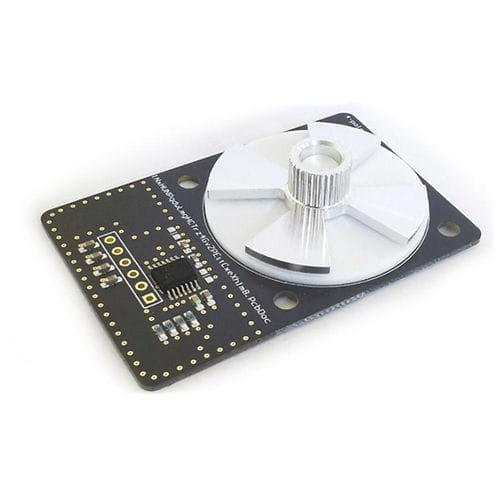

Sensor de posición angular AS5715R series

inductivoanalógicode metal

Sensor inductivo de posición fuera del eje de altas prestaciones con salida analógica diferencial SIN/COS Características Puede utilizarse en entornos en los que el espacio lateral es reducido Puede detectar motores con un número de pares de polos bajo y alto sin perder resolución Reduce la ondulación del par y aumenta la eficiencia del control del motor Funciona con motores de hasta 480 000 rpm Fácil sustitución de los sensores AMR/GMR existentes Facilita las aplicaciones críticas de seguridad Adecuado para aplicaciones de automoción Ventajas Posibilidad de diseño de pcb flexible - Aplicaciones de eje hueco y eje lateral Diseño adaptable de la bobina y el sensor Alta precisión angular (menos de 1,0°) Bajo retardo de propagación Salida Sin/Cos Seguridad funcional, diagnóstico Certificación AEC-Q100 Grado 0 Parámetros del producto Resolución 0.3° INL eléctrico Interfaces: I2C Salida: Analógica diferencial SIN/COS Velocidad máx. Velocidad [rpm]: 100000 (para par de 4 polos) Protección contra sobretensión: Sí Redundante: No Encapsulado: TSSOP-14 Homologado para automoción: Sí Descripción general El sensor inductivo de posición de control de motor detecta la posición eléctrica dentro de un par de polos de un eje giratorio y puede utilizarse para la conmutación de un motor de CC sin escobillas (BLDC). Basada en la tecnología de sensores inductivos, esta familia mide el acoplamiento entre una bobina de excitación (TX) y dos bobinas receptoras (RX) a través de un objetivo giratorio. Las bobinas se ejecutan como bobinas de circuito impreso y el blanco giratorio es una simple pieza metálica punzonada.
