Sensor de posición lineal AS5306 series

sin conexión mecánicamagnéticoóptico

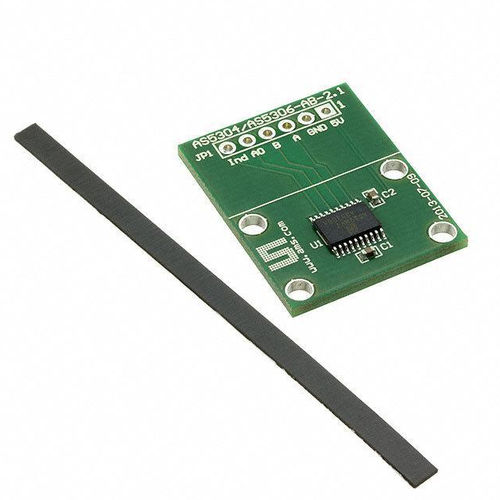

sensor de posición incremental lineal de 160 pasos con salida ABI Características Detección de movimiento y posición sin contacto Medición de alta velocidad No necesita programador Inmune a campos magnéticos parásitos externos Ventajas Máxima fiabilidad y durabilidad en entornos difíciles Control de movimientos de alta velocidad Facilidad de uso Menor coste de material (no necesita blindaje magnético) Parámetros del producto Resolución 160 pasos Longitud mín. Longitud del par de polos [mm]: 2,4 Interfaces Salida: ABI Velocidad máx. Velocidad [m/s]: 12 Encapsulado: TSSOP-20 Cualificado para automoción Observación: Para lineal: Utilizar banda magnética \ Para fuera de eje: Utilizar anillo magnético Descripción general El AS5306 es un sensor de posición incremental para aplicaciones lineales y rotativas fuera de eje basado en la tecnología de sensor magnético sin contacto. Para medir la posición y el movimiento debe utilizarse una banda o anillo magnético multipolar. Hay 160 impulsos por cada par de polos de 2,4 mm de longitud en la interfaz de salida de cuadratura normalizada con un impulso de índice (=interfaz ABI) con una velocidad máxima de 15 m/s. Con dos décadas de know-how en sistemas de sensores magnéticos, tenemos una amplia experiencia en la selección de los imanes más adecuados. Los expertos de ams recomiendan los siguientes proveedores de imanes. Este producto es adecuado para las siguientes aplicaciones Control de velocidad y movimiento de motores para aplicaciones fuera de eje Sustitución de sistemas de sensores ópticos lineales y rotativos Control de mesas XYZ Máquinas CNC
