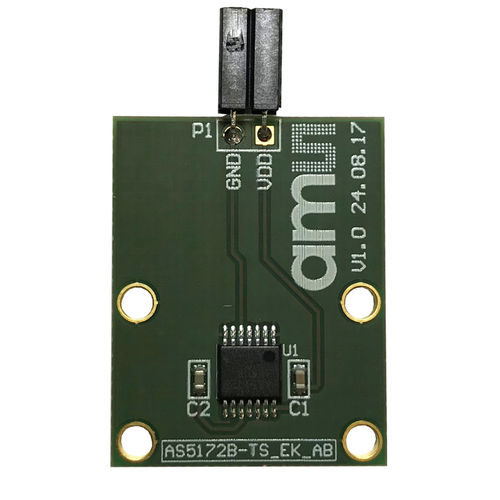

Sensor de posición angular AS5172 series

sin conexión mecánicamagnéticoanalógico

Sensor magnético de posición angular de alta resolución en el eje con salida PSI5 Características resolución de 12 bits @90° de arco mínimo Bajo ruido de salida, bajo INL inherente Inmunidad a campos magnéticos parásitos Seguridad funcional, diagnóstico Cualificación AEC-Q100 Grado 0 (AS5172B) Cualificación AEC-Q100 Grado 1 (AS5172A) Reducción de costes del sistema: no se necesitan placas de circuito impreso ni componentes adicionales Ventajas Resolución de pequeñas desviaciones angulares con gran precisión Medición angular precisa Mayor durabilidad y menores costes del sistema (no necesita blindaje) Habilitador para aplicaciones críticas de seguridad Adecuado para aplicaciones de automoción Paquete SIP (sistema en paquete) Parámetros del producto Resolución [bit] 14 ó 12 Interfaces: PSI5 Salida: UART sobre PSI5 Velocidad máx. Velocidad [rpm] Protección contra sobretensión: Sí Redundante Tensión de alimentación [V] 4.0 a 12,0 Rango de temperatura [°C]AS5172A: -40 a +125 / AS5172B: -40 a +150 Encapsulado: AS5172A: SiP (sistema en paquete) / AS5172B: TSSOP Homologado para automoción: Sí Descripción general El AS5172 es un sensor magnético de posición con una salida PSI5 de 12 bits de alta resolución conforme a la especificación PSI5 Versión 1.3 y 2.1. Basado en una tecnología de sensor Hall, este dispositivo mide el componente ortogonal de la densidad de flujo (Bz) en una rotación de vuelta completa y compensa los campos magnéticos parásitos externos con una arquitectura robusta basada en una matriz de sensores de 14 bits y un front-end analógico (AFE). Se puede programar un subrango para conseguir la mejor resolución para la aplicación. Para medir el ángulo, sólo se necesita un simple imán bipolar que gire sobre el centro del paquete. El imán puede colocarse por encima o por debajo del dispositivo.
