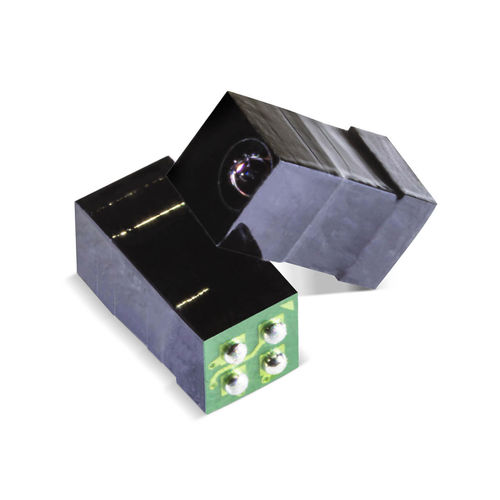

Sensor de imagen CMOS NanEye

con contactode infrarrojos

Sensor de imagen CMOS en miniatura Características Huella de 1 mm x 1 mm con 4 almohadillas de contacto Frecuencia de imagen de 43-62 fps a una resolución de 249x250 Posibilidad de conducir una señal a través de un endoscopio de hasta 3 m Diseñado con un enfoque en la eficiencia de costes píxel de 3 micras de alta sensibilidad con 62.000 píxeles de resolución (125.000 para el módulo estéreo) Ventajas Diseñado para los requisitos de espacios confinados más exigentes Imagen suave y precisa Mayor alcance Aplicación asequible de un solo uso Visualice lo invisible Parámetros del producto Resolución [kP]: 62 Tamaño de píxel [µm] 3 Tamaño [mm2]: 1 Tipo de obturador Rodante Frecuencia de imagen [fps]: 62 Interfaz de salida: LVDS 1x 38Mbps Opción: Mono, RGB Paquete: 2x2 SGA o módulo con cable Características especiales: Módulo con óptica integrada Descripción general NanEye es un sensor de imagen en miniatura para aplicaciones en las que el tamaño es un factor crítico. La capacidad del cabezal de la cámara para conducir una señal a través de un cable de hasta 3 m lo convierte en el componente ideal para endoscopios de diámetro mínimo. Con una huella de sólo 1 mm x 1 mm, presenta una resolución de 249 x 250 con un píxel rolling shutter de alta sensibilidad de 3um x 3um. El sensor tiene una alta frecuencia de imagen de 43 fps a 62 fps, ajustable en función de la fuente de alimentación. El sensor incluye un ADC de 10 bits y una interfaz de datos LVDS serie de bits. La línea de datos es semidúplex, de modo que se puede comunicar la configuración al sensor en el freno de cuadro.
