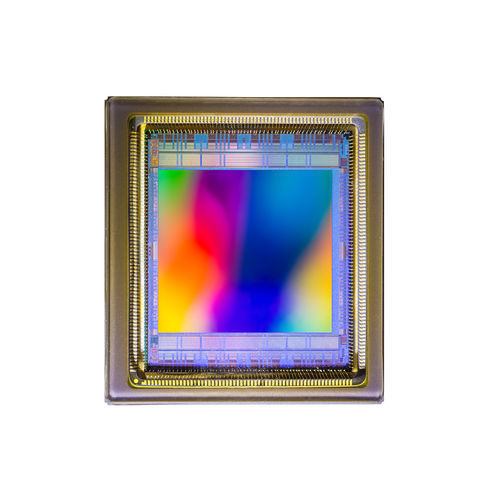

Sensor de imagen CMOS CSG14K

de infrarrojosde alta velocidadde alta resolución

Sensor de imagen para el control de calidad en la automatización de fábricas Características Alta velocidad, alta resolución Píxeles OB para correcciones de desplazamiento y ruido en chip Compresión de datos de salida Binning para mayor FWC, DR y SNR Modo HDR de doble exposición Posibilidad de disparo externo y control de la exposición Recopilación de estadísticas de imagen Pin compatible con CSG8K Ventajas Alta SNR para soluciones de formato óptico de 1,05 Aplicaciones de alto rendimiento Captura de objetos en rápido movimiento Uso en condiciones de poca luz Cámara de tamaño reducido Modos de funcionamiento adaptados a las necesidades de la aplicación Descripción general Con la CSG14K, ams ofrece un sensor de escaneo de área con obturador global de 14Mp, con píxeles de dominio de carga de 3,2μm para las aplicaciones de visión artificial más exigentes en un tamaño óptico de 1". La familia CSG cuenta con ADC rápidos de 12 bits basados en columnas para lograr velocidades de fotogramas elevadas líderes en el sector a resolución completa, lo que permite una inspección más rápida y un mayor rendimiento de los datos. El caudal de datos puede reducirse mediante submuestreo o binning, lo que permite frecuencias de imagen aún mayores. Los píxeles negros ópticos se utilizan para la calibración automática del nivel de negro y la corrección del ruido de fila. El histograma y las estadísticas de imagen que se calculan en el chip permiten agilizar los cálculos en el proceso ISP. Es posible el binning de píxeles para mejorar el FWC, el DR y la SNR. Los modos HDR funcionan con doble exposición. La exposición y la lectura pueden activarse externamente. La familia CSG se presenta en un encapsulado LGA de 218 patillas y 22 mm x 20 mm x 3,3 mm para diseños ultracompactos (C-Mount) (C-Mount) ultracompactos. Las aplicaciones típicas incluyen vídeo 4K, automatización de fábricas sistemas de transporte inteligentes (ITS) y visión general de máquinas.
