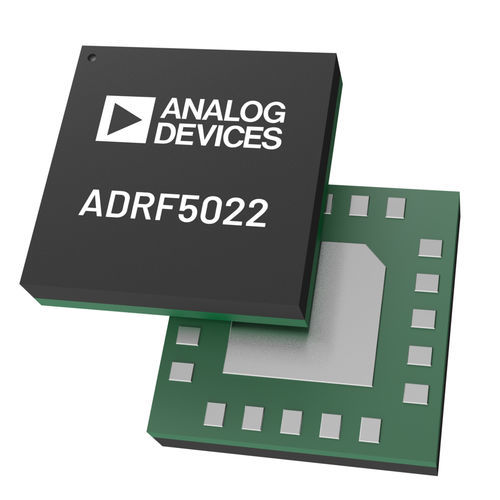

El ADRF5022 es un interruptor unipolar de doble tiro (SPDT) no reflectivo fabricado en el proceso de silicio. El ADRF5022 funciona entre 100 MHz y 45 GHz con una pérdida de inserción típica de 2,3 dB y un aislamiento de 43 dB. El dispositivo tiene una capacidad de manejo de potencia de entrada de RF de 30 dBm para la ruta de paso, 24 dBm para la ruta terminada y 30 dBm para la conmutación en caliente en el puerto común de RF. El ADRF5022 requiere una alimentación positiva de +3,3 V y una alimentación negativa de -3,3 V. El dispositivo emplea controles compatibles con semiconductor de óxido metálico complementario (CMOS)/lógica de transistor a transistor de bajo voltaje (LVTTL). El ADRF5022 también puede funcionar con una única tensión de alimentación positiva (VDD) aplicada mientras que la tensión de alimentación negativa (VSS) está conectada a masa. En esta condición de funcionamiento, se mantiene el rendimiento de señal pequeña, mientras que se reducen las características de conmutación, la linealidad y el rendimiento de manejo de potencia. Para más detalles, consulte la Tabla 2 de la hoja de datos. El ADRF5022 es compatible con el ADRF5023, versión de corte de baja frecuencia, que funciona entre 9 kHz y 45 GHz. El ADRF5022 se presenta en un encapsulado LGA (land grid array) de 20 terminales, 3,0 mm × 3,0 mm, conforme a RoHS, y puede funcionar entre -40°C y +105°C. APLICACIONES Pruebas e instrumentación Infraestructura celular: onda milimétrica 5G Escáneres industriales Características Gama de frecuencias de banda ultraancha 100 MHz a 45 GHz Diseño antirreflectante Baja pérdida de inserción 1.2 dB típica a 18 GHz 1.9 dB típicos a 40 GHz 2.3 dB típica hasta 45 GHz Alto aislamiento 43 dB típico a 45 GHz Alta linealidad de entrada 0.compresión de potencia de 1 dB (P0,1dB): 31 dBm Intercepción de tercer orden (IP3): 55 dBm Manejo de alta potencia a TCASE = 85°C
