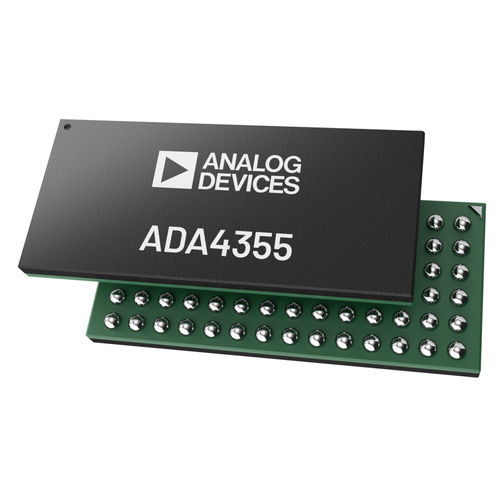

Módulo receptor de LVDS ADA4355

ópticomulticanales

El ADA4355 es un μModule® de entrada de corriente completo y de alto rendimiento. Para ahorrar espacio, el ADA4355 incluye todos los componentes activos y pasivos necesarios para realizar una solución completa de adquisición de datos de corriente a bits, compatible con un factor de forma pequeño, módulos ópticos, así como sistemas multicanal. El amplificador de transimpedancia (TIA) de alta velocidad del dispositivo admite anchos de pulso de 10 ns, lo que permite una alta resolución espacial para mediciones de tiempo de vuelo (ToF). Además, el ADA4355 incluye tres ajustes de ganancia TIA (TZ) para maximizar el rango dinámico. Un filtro analógico de paso bajo (LPF) interno y seleccionable puede limitar el ancho de banda del dispositivo con una frecuencia de esquina de 100 MHz para minimizar el ruido de banda ancha, a la vez que sirve como filtro antialiasing para el ADC de 125 MSPS. Para señales de menor ancho de banda, o pulsos de señal más anchos (por ejemplo, 20 μs o más), el filtro puede ajustarse a una frecuencia de esquina de 1,0 MHz para proporcionar una reducción adicional del ruido. El ADC de 14 bits convierte la señal de tensión amplificada a una velocidad de hasta 125 MSPS y emite las señales digitalizadas a través de dos carriles de datos en serie de señalización diferencial de baja tensión (LVDS), que funcionan a velocidades de hasta 1 Gbps por carril. La salida de reloj de datos (DCO) funciona a frecuencias de hasta 500 MHz y admite el funcionamiento a doble velocidad de datos (DDR). El ADA4355 presenta una rápida recuperación de sobrecarga a partir de una señal de corriente de entrada grande y está disponible en un encapsulado CSP_BGA de 12,00 mm × 6,00 mm con un rango de temperatura de funcionamiento de -40°C a +85°C. APLICACIONES Conversión de corriente a tensión Analizadores químicos Espectroscopia de masas Tiempo de vuelo Detección por fibra óptica OTDR Amplificadores ópticos Multiplexores ópticos reconfigurables (ROADM)
