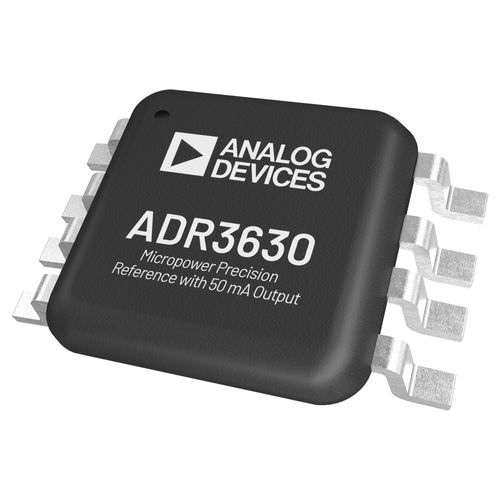

Referencia de tensión ADR3630

Los ADR3625\ADR3630\ADR3650 son referencias de tensión de alta precisión y bajo consumo que presentan un coeficiente de temperatura máximo de 3 ppm/°C para el grado B en un MSOP de 8 terminales. Capaces de suministrar hasta 70 mA, los ADR3625\ADR3630\ADR3650 son un sustituto excepcional de los reguladores estándar de baja caída (LDO). Para una mayor precisión, la tensión de salida y el coeficiente de temperatura se recortan durante la producción utilizando la tecnología DigiTrim® propiedad de Analog Devices, Inc. La baja histéresis térmica (7 ppm) y la baja deriva a largo plazo (160 ppm a 3500 Hr) mejoran la precisión de la vida útil del sistema. Se requiere una capacitancia de carga mínima de 0,1 μF para su funcionamiento. El ADR3625\ADR3630\ADR3650 está especificado en el rango de temperatura de funcionamiento de -‍40°C a +125°C. APLICACIONES Fuentes de alimentación de precisión Instrumentación portátil Transmisores de proceso Sensores remotos Instrumentación médica Monitores de batería para automóviles Coeficiente máximo de temperatura 3 ppm/°C (grado B) 6 ppm/°C (grado A) Capacidad de corriente de salida (típica) 70 mA de origen y 20 mA de destino Baja corriente de reposo: 65 μA Corriente de desconexión baja: 1,5 μA Ruido de tensión de salida (0,1 Hz a 10 Hz): 3 ppm p-p Error máximo de tensión de salida inicial ±0,04% (grado B) ±0,08% (grado A) Rango de temperatura de funcionamiento: -40°C a +125°C Tensión de entrada máxima: 16 V Tensión de baja caída: 0,15 V 1.compatible con lógica de 8 V encapsulado MSOP de 8 terminales
