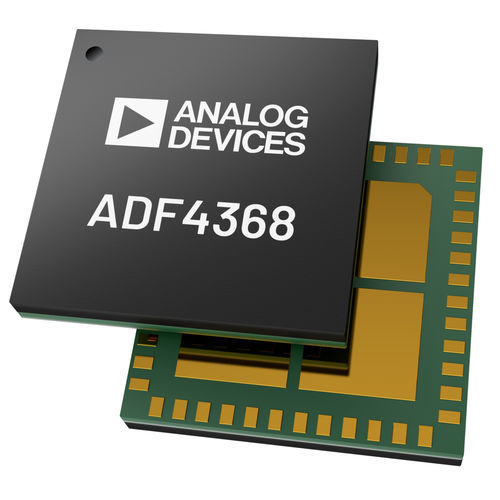

Sintetizador microondas ADF4368

PLLde frecuenciacon nivel de ruido de fase ultrabajo

El ADF4368 es un bucle de enganche de fase (PLL) de N entero y N fraccionario de alto rendimiento y fluctuación ultrabaja con VCO integrado, ideal para aplicaciones de conversión de frecuencia. El PLL de alto rendimiento tiene una figura de mérito de -239 dBc/Hz, un ruido 1/f muy bajo de -287 dBc/Hz normalizado y una alta frecuencia PFD que puede lograr un ruido en banda y un jitter integrado ultrabajos. El ADF4368 puede generar cualquier frecuencia de 800 MHz a 12,8 GHz sin doblador interno, lo que elimina la necesidad de filtros subarmónicos. El modulador Σ-Δ incluye un módulo fijo de 25 bits que permite una resolución de frecuencia en hercios y un módulo variable adicional de 17 bits, que permite una resolución aún más fina y flexibilidad para la planificación de frecuencias. La potencia de salida de 9 dBm a 12,8 GHz en configuración single-ended con función de ajuste de potencia en 16 pasos lo hace muy útil para cualquier aplicación. Para aplicaciones de conversión de frecuencias múltiples, como radares de matriz de fase o sistemas MIMO masivos, las salidas de varios ADF4368 se pueden alinear utilizando la entrada SYNC o EZSync™. El método EZSync se utiliza cuando es difícil distribuir la señal SYNC a todos los dispositivos con precisión. Para aplicaciones que requieren un retardo determinista o capacidad de ajuste del retardo, se proporciona un retardo de referencia a salida programable con una resolución <1 ps. El retardo de referencia a salida está garantizado en múltiples dispositivos y temperaturas, lo que permite una alineación multichip predecible y precisa. La simplicidad del diagrama de bloques del ADF4368 facilita el tiempo de desarrollo con un mapa de registros de interfaz serie-periférico (SPI) simplificado, entrada SYNC externa y alineación de fase multichip repetible tanto en modo entero como fraccionario.
