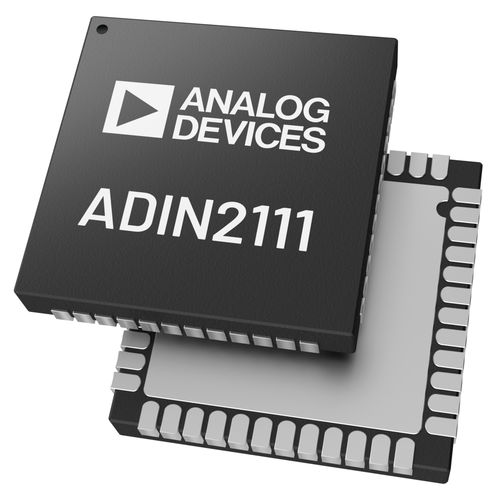

El ADIN2111 es un transceptor 10BASE-T1L de 2 puertos y bajo consumo diseñado para aplicaciones Ethernet industriales, y cumple con el estándar Ethernet IEEE® 802.3cg-2019™ para Ethernet de par único (SPE) de largo alcance a 10 Mbps. Con un control de acceso a medios (MAC) integrado y un conmutador, el ADIN2111 permite la conectividad directa con una variedad de controladores a través de una interfaz periférica serie (SPI). El conmutador (cut through o store and forward) admite varias configuraciones de enrutamiento entre los dos puertos Ethernet y el puerto host SPI, lo que proporciona una solución flexible para topologías de red en línea, en cadena o en anillo.
El ADIN2111 puede utilizarse en configuraciones no gestionadas en las que el dispositivo reenvía automáticamente el tráfico entre los dos puertos Ethernet.
El dispositivo integra el conmutador, dos núcleos de capa física (PHY) Ethernet con una interfaz MAC y toda la circuitería analógica asociada, así como el búfer de reloj de entrada y salida. El dispositivo también incluye colas de búfer internas, el SPI y los registros del subsistema, así como la lógica de control para gestionar el reinicio y el control del reloj y la configuración de los pines de hardware.
El ADIN2111 dispone de un circuito integrado de monitorización de la tensión de alimentación y un circuito de reinicio de encendido (POR) para mejorar la robustez del sistema. El SPI de 4 hilos para la comunicación con el host puede configurarse como OPEN Alliance SPI o SPI genérico. Ambos modos admiten protección de datos opcional o comprobación de redundancia cíclica (CRC).
APLICACIONES
Automatización de edificios y seguridad contra incendios
Automatización de fábricas
Control de estado y conectividad de máquinas
Características
compatible con la norma 802.3cg-2019 del IEEE 10BASE-T1L
Alcance del cable de hasta 1700 m
Conmutador integrado con SPI
---
