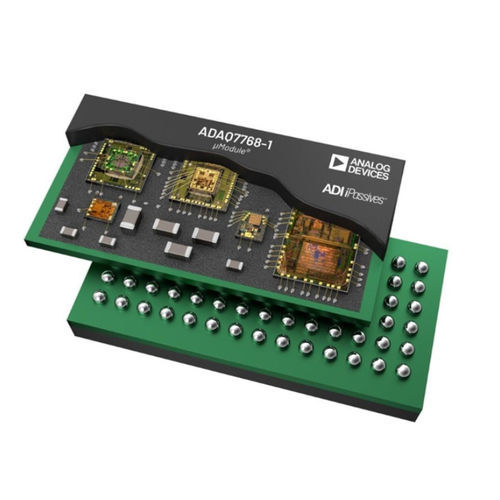

Tarjeta de adquisición de datos analógica ADAQ7768-1

El ADAQ7768-1 es un sistema μModule® de adquisición de datos (DAQ) de precisión de 24 bits que encapsula bloques de acondicionamiento, conversión y procesamiento de señales en un diseño de sistema en paquete (SiP) para el rápido desarrollo de sistemas DAQ de precisión muy compactos y de alto rendimiento. El ADAQ7768-1 consta de: Un amplificador de instrumentación de ganancia programable (PGIA) de bajo ruido, baja corriente de polarización y gran ancho de banda, capaz también de amplificar y atenuar la señal manteniendo una alta impedancia de entrada. Un filtro antialiasing de fase lineal, de bajo ruido y cuarto orden. Un controlador ADC de bajo ruido, baja distorsión y gran ancho de banda, además de un búfer de refuerzo de linealidad opcional. Un ADC de 24 bits Σ-Δ de ancho de banda medio y alto rendimiento con filtro digital programable. Regulador lineal de bajo ruido y baja pérdida. Búferes de referencia. Componentes pasivos críticos necesarios para la cadena de señal. El ADAQ7768-1 admite señal de entrada totalmente diferencial con un rango máximo de ±12,6 V. Tiene un rango de tensión de modo común de entrada de ±12 V con una excelente relación de rechazo de modo común (CMRR). La señal de entrada está totalmente tamponada con una corriente de polarización de entrada muy baja de 2 pA típica. Esto facilita la adaptación de la impedancia de entrada y permite al ADAQ7768-1 conectarse directamente a sensores con alta impedancia de salida. Los siete ajustes de ganancia configurables mediante patillas ofrecen un rango dinámico adicional del sistema y un mejor rendimiento del ruido de la cadena de señal con señales de entrada de menor amplitud. Un filtro analógico de paso bajo de cuarto orden combinado con el filtro digital programable por el usuario garantiza que la cadena de señal esté totalmente protegida contra el ruido de alta frecuencia y los tonos fuera de banda que se presentan en el nodo de entrada para evitar el aliasing de vuelta a la banda de interés.
