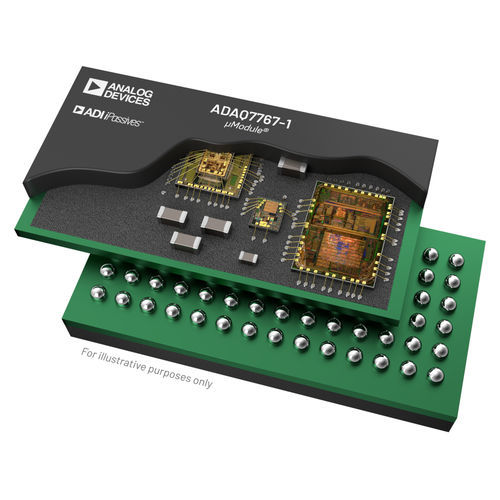

Tarjeta de adquisición de datos analógica ADAQ7767-1

digital

El ADAQ7767-1 es un sistema μModule® de adquisición de datos (DAQ) de precisión de 24 bits que encapsula bloques de acondicionamiento, conversión y procesamiento de señales en un diseño de sistema en paquete (SiP) que permite el rápido desarrollo de sistemas DAQ de precisión muy compactos y de alto rendimiento.... El ADAQ7767-1 consta de lo siguiente: Un filtro antialiasing (AAF) de fase lineal, bajo ruido y cuarto orden Un controlador ADC de bajo ruido, baja distorsión, gran ancho de banda y ganancia seleccionable, además de un búfer de refuerzo de linealidad opcional Un ADC sigma delta de 24 bits de ancho de banda medio y alto rendimiento con filtro digital programable Regulador lineal de bajo ruido y baja pérdida (LDO) Búferes de referencia Componentes pasivos críticos necesarios para la cadena de señales El ADAQ7767-1 admite una amplia variedad de tipos de entrada, que incluyen señales unipolares y bipolares unipolares, pseudodiferenciales y diferenciales, con un rango diferencial máximo de ±28,672 V y un rango de tensión en modo común de -16 V a +12 V utilizando IN3. Con la precisión de la tecnología iPASSIVES™ de Analog Devices, el ADAQ7767-1 funciona con una excelente relación de rechazo de modo común (CMRR). Los tres pares de ajustes de ganancia seleccionables mediante patillas ofrecen un rango dinámico adicional del sistema y un mejor rendimiento del ruido de la cadena de señal con señales de entrada de menor amplitud. En aplicaciones que requieren una alta impedancia de entrada, el ADAQ7767-1 permite al cliente elegir su amplificador de entrada preferido. Un filtro analógico de paso bajo de cuarto orden combinado con el filtro digital programable por el usuario garantiza que la cadena de señal esté protegida contra el ruido de alta frecuencia y los tonos fuera de banda que se presentan en el nodo de entrada para que no se produzca aliasing de vuelta a la banda de interés.
