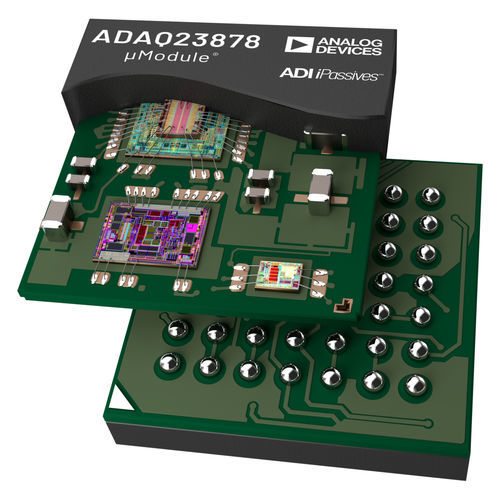

Tarjeta de adquisición de datos analógica ADAQ23878

El ADAQ23878 es una solución de adquisición de datos μModule® de precisión y alta velocidad que reduce el ciclo de desarrollo de un sistema de medición de precisión al transferir la carga de diseño de la selección de componentes, la optimización y el diseño del diseñador al dispositivo. Gracias a la tecnología System-in-Package (SIP), el ADAQ23878 reduce el número de componentes del sistema final combinando múltiples bloques comunes de procesamiento y acondicionamiento de señales en un único dispositivo, incluido un controlador ADC (FDA) de bajo ruido y totalmente diferencial, un búfer de referencia estable y un ADC de alta velocidad, 18 bits y 15 MSPS de registro de aproximación sucesiva (SAR). El ADAQ23878 también incorpora los componentes pasivos críticos con características superiores de adaptación y deriva utilizando la tecnología iPassive® de Analog Devices, Inc. para minimizar las fuentes de error dependientes de la temperatura y ofrecer un rendimiento optimizado. La rápida estabilización de la etapa de controlador del ADC y la ausencia de latencia del ADC SAR proporcionan una solución única para arquitecturas de cadena de señal multiplexada con un elevado número de canales y aplicaciones de bucle de control. El reducido tamaño del encapsulado BGA de 9 mm × 9 mm permite utilizar instrumentos de menor tamaño sin sacrificar el rendimiento. La integración del sistema resuelve muchos problemas de diseño, mientras que el dispositivo sigue ofreciendo la flexibilidad de un bucle de realimentación del controlador ADC configurable para permitir ajustes de ganancia o atenuación, así como una entrada totalmente diferencial o de un solo extremo a diferencial. Es posible el funcionamiento con una sola fuente de alimentación de 5 V, al tiempo que se obtiene un rendimiento óptimo del dispositivo.
