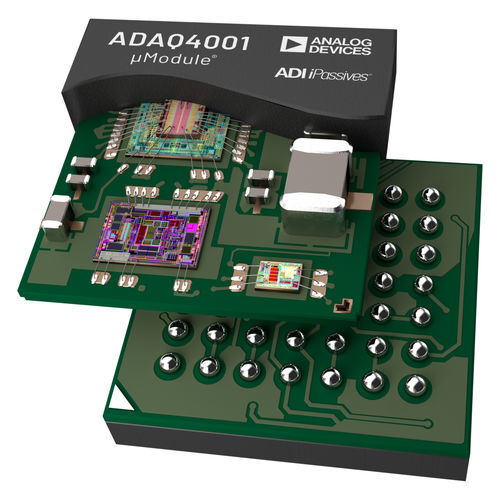

Tarjeta de adquisición de datos analógica ADAQ4001

digital16 bits

El ADAQ4001 es un μModule® de adquisición de datos de precisión (DAQ), solución de cadena de señal que reduce el ciclo de desarrollo de un sistema de medición de precisión mediante la transferencia del desafío de diseño de cadena de señal de selección de componentes, optimización y diseño del diseñador al dispositivo. Gracias a la tecnología de sistema en paquete (SIP), el ADAQ4001 reduce el número de componentes del sistema final combinando varios bloques comunes de procesamiento y acondicionamiento de señales en un único dispositivo. Estos bloques incluyen un convertidor analógico-digital (ADC) de 16 bits y 2 MSPS de alta resolución, un amplificador controlador ADC (FDA) de bajo ruido y totalmente diferencial, y un búfer de referencia estable. Utilizando la tecnología iPassives® de Analog Devices, Inc, el ADAQ4001 también incorpora componentes pasivos cruciales con características superiores de adaptación y deriva para minimizar las fuentes de error dependientes de la temperatura y ofrecer un rendimiento optimizado (véase la Figura 1 en la hoja de datos). El alojamiento de esta solución de cadena de señal en un pequeño CSP_BGA de 49 bolas, 7 mm × 7 mm, paso de 0,80 mm, permite diseños de factor de forma compacto sin sacrificar el rendimiento y simplifica la gestión de la lista de materiales del sistema final. Este nivel de integración del sistema hace que el ADAQ4001 sea mucho menos sensible a la disposición de la placa de circuito impreso (PCB), al tiempo que proporciona flexibilidad para adaptarse a una amplia gama de niveles de señal. La interfaz de usuario serie compatible con la interfaz periférica serie (SPI) es compatible con la lógica de 1,8 V, 2,5 V, 3 V o 5 V, utilizando una alimentación VIO independiente. El funcionamiento especificado del ADAQ4001 es de -40°C a +125°C. APLICACIONES Equipos de prueba automáticos Automatización de máquinas Control de procesos Instrumentación médica
