Tarjeta de adquisición de datos analógica ADAQ23875

digital16 bits

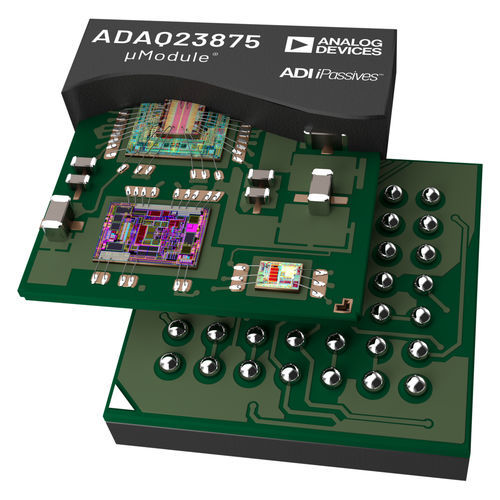

El ADAQ23875 es una solución de adquisición de datos μModule® de precisión y alta velocidad que reduce el ciclo de desarrollo de un sistema de medición de precisión al transferir la carga de diseño de la selección de componentes, la optimización y el diseño del diseñador al dispositivo. Gracias a la tecnología de sistema en paquete (SIP), el ADAQ23875 reduce el número de componentes del sistema final combinando varios bloques comunes de procesamiento y acondicionamiento de señales en un único dispositivo, lo que resuelve muchos problemas de diseño. Estos bloques incluyen un controlador (FDA) de convertidor analógico-digital (ADC) totalmente diferencial de bajo ruido, un búfer de referencia estable y un ADC de registro de aproximación sucesiva (SAR) de alta velocidad, 16 bits y 15 MSPS. Utilizando la tecnología iPassives® de Analog Devices, Inc, el ADAQ23875 incorpora también componentes pasivos cruciales con características superiores de adaptación y deriva para minimizar las fuentes de error dependientes de la temperatura y ofrecer un rendimiento optimizado (véase la figura 1). La rápida estabilización de la etapa de controlador del ADC, con entrada totalmente diferencial o de un solo extremo a diferencial y sin latencia del SAR ADC, proporciona una solución única para arquitecturas de cadena de señal multiplexada de alto número de canales y aplicaciones de bucle de control. El encapsulado CSP_BGA de pequeño tamaño, 9 mm × 9 mm, permite utilizar instrumentos de menor factor de forma sin sacrificar el rendimiento. Es posible el funcionamiento con una sola fuente de alimentación de 5 V, al tiempo que se obtiene un rendimiento óptimo del dispositivo. El ADAQ23875 presenta una interfaz digital de señalización diferencial de bajo voltaje (LVDS) en serie con modos de salida de uno o dos carriles, lo que permite al usuario optimizar la velocidad de datos de la interfaz para cada aplicación. El funcionamiento especificado del μModule es de -40°C a +85°C.
