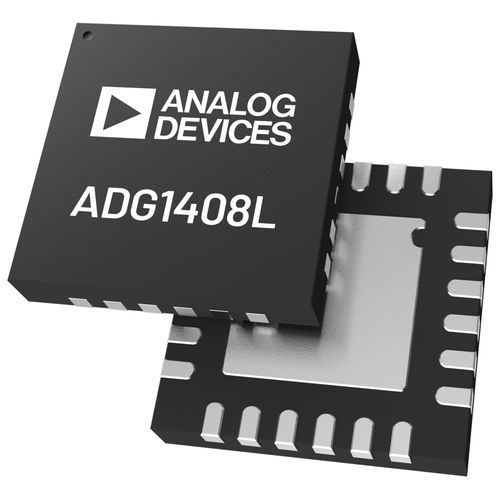

Multiplexor analógico ADG1408L

para aplicaciones de telecomunicacionesmulticanales

El ADG1408L es un multiplexor analógico monolítico iCMOS® de ocho canales. El ADG1408L conmuta una de las ocho entradas a una salida común, según lo determinado por las líneas de dirección binaria de 3 bits, A0, A1 y A2. Una entrada EN se utiliza para activar o desactivar el dispositivo. Cuando está desactivado, todos los canales están apagados. Cuando están activados, cada canal conduce por igual en ambas direcciones y tiene un rango de señal de entrada que se extiende hasta los suministros. Una alimentación externa de baja tensión VL proporciona flexibilidad para un control lógico inferior. El ADG1408L cumple los estándares JEDEC de 1,2 V y 1,8 V. CARACTERÍSTICAS DEL PRODUCTO resistencia de encendido típica de 4 Ω a 25 °C y a doble alimentación de ±15 V. 0.resistencia de encendido plana típica de 5 Ω a 25°C y a ±15 V de alimentación dual. Alimentación VL para compatibilidad con niveles lógicos bajos. Cumple la norma JEDEC para niveles lógicos de 1,2 V y 1,8 V. Desconexión garantizada cuando las entradas digitales están en flotación. lFCSP de 24 terminales, 4 mm × 4 mm. APLICACIONES Sistemas FPGA y microcontroladores Sustitución de relés Enrutamiento de audio y vídeo Equipos de prueba automáticos Sistemas de adquisición de datos 4.resistencia de encendido máxima de 7 Ω a 25 °C a ±15 V de alimentación doble 0.5 Ω de planitud típica de la resistencia de encendido a 25°C a ±15 V de alimentación dual Totalmente especificado a ±15 V, +12 V y ±5 V Alimentación VL para compatibilidad con niveles lógicos bajos 1.compatible con el estándar JEDEC de 8 V (JESD8-7A) 1.cumple con el estándar JEDEC de 2 V (JESD8-12A.01) Funcionamiento de carril a carril Acción de conmutación "Break-before-make
