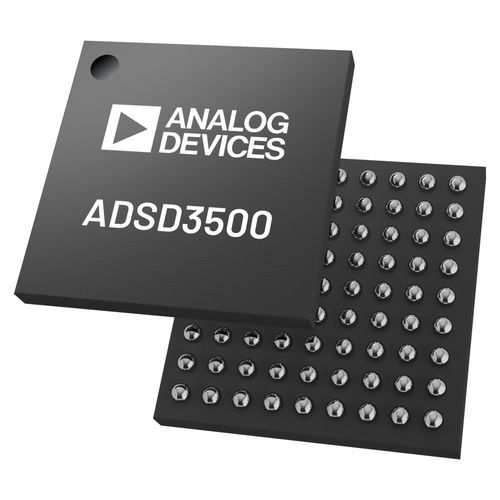

Procesador ARM ADSD3500

de señal

El ADSD3500 es un procesador de señal de imagen de profundidad de tiempo de vuelo (ToF) para productos ToF de Analog Devices como el ADTF3175 y el ADSD3030. El ISP de profundidad procesa los fotogramas de fase sin procesar del generador de imágenes ToF, generando la profundidad radial final, el brillo activo (AB) y los fotogramas de confianza. El ADSD3500 admite el cálculo completo de la profundidad, el brillo activo y los datos de confianza para una resolución de 640x480, y el cálculo parcial de la profundidad (predesenvoltura de fase) para una resolución de 1024x1024. El flujo de datos y procesamiento se controla mediante el procesador ARM® Cortex®-M33 integrado. El cálculo se realiza mediante hardware y memoria dedicados, lo que permite una solución ISP de profundidad ToF de bajo consumo. El ADSD3500 también controla el arranque del módulo del sensor de imagen, la carga de los datos de calibración y el disparo de los fotogramas. Los puertos receptor (Rx) y transmisor (Tx) de datos de imagen utilizan interfaces estándar Mobile Industry Processor Interface (MIPI) Camera Serial Link 2 (CSI-2). La programación y el funcionamiento del procesador se controlan a través de interfaces serie QSPI, I2C e I3C de 4 hilos. El ADSD3500 está disponible en un WLCSP de 3,47 mm x 3,47 mm, y está especificado para un rango de temperaturas de funcionamiento de -25 °C a +85 °C. APLICACIONES Sistemas de realidad aumentada (RA) Robótica Automatización de edificios Sistemas de visión artificial Características Procesador de profundidad para generadores de imágenes de tiempo de vuelo de Analog Devices Procesamiento de profundidad total a una resolución de 640x480, hasta 90 FPS Procesamiento parcial de la profundidad a una resolución de 1024x1024, hasta 30 FPS SRAM en chip para almacenamiento en memoria intermedia y manipulación de imágenes Procesador Arm Cortex-M33 para el control del flujo de datos interfaz receptora MIPI CSI-2 de 4 carriles, 2,5 Gbps por carril interfaz transmisora MIPI CSI-2 de 2 carriles, 2,5 Gbps por carril
