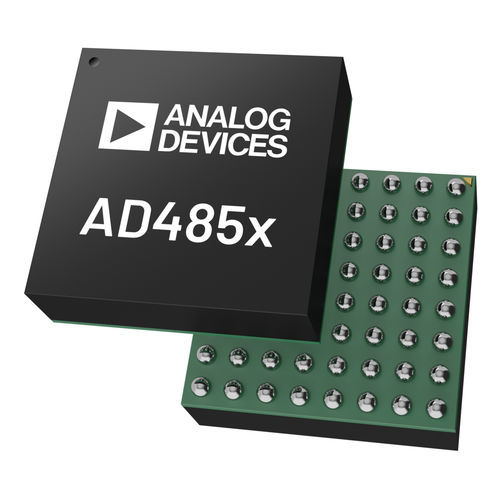

Sistema de adquisición de datos de tensión AD4855

para adquisición de muestreo simultáneocompacto

El AD4855 es un sistema de adquisición de datos (DAS) de 8 canales de muestreo simultáneo, 16 bits, 250 kSPS y totalmente tamponado, con entradas diferenciales de amplio rango de modo común. Su arquitectura funcional se muestra en la Figura 1. El AD4855, que funciona con una alimentación de baja tensión de 5 V, alimentaciones de búfer de entrada flexibles y utilizando la referencia interna de precisión de baja deriva y el búfer de referencia, permite configurar de forma independiente el rango SoftSpan de cada canal para que coincida con la oscilación de señal de la aplicación nativa, minimizando el acondicionamiento de señal externo adicional. Para maximizar aún más el rango dinámico de conversión única, el AD4855 incorpora la tecnología de alto rango dinámico sin fisuras (SHDR). Cuando está activada, la ganancia de la ruta de la señal de entrada del canal se optimiza automáticamente muestra a muestra, minimizando el ruido del convertidor en cada muestra sin afectar a la linealidad. El ancho de banda de 11 MHz, los búferes analógicos de entrada de picoamperios, el amplio rango de modo común de entrada y la relación de rechazo de modo común (CMRR) de 120 dB del AD4855 permiten al DAS digitalizar directamente señales de entrada con oscilaciones arbitrarias en INx+ e INx-. La flexibilidad de la señal de entrada, combinada con la no linealidad integral (INL) de ±160 μV, la ausencia de códigos perdidos a 16 bits, una relación señal/ruido (SNR) de 94,6 dB y un rango dinámico de 98,1 dB, convierten al AD4855 en la opción ideal para aplicaciones que requieren alta precisión, rendimiento y exactitud en una solución compacta. El sobremuestreo de 16 bits permite mejorar aún más la SNR y el rango dinámico. Los ajustes opcionales de offset, ganancia y fase por canal permiten calibrar y eliminar errores del sistema antes del DAS.
