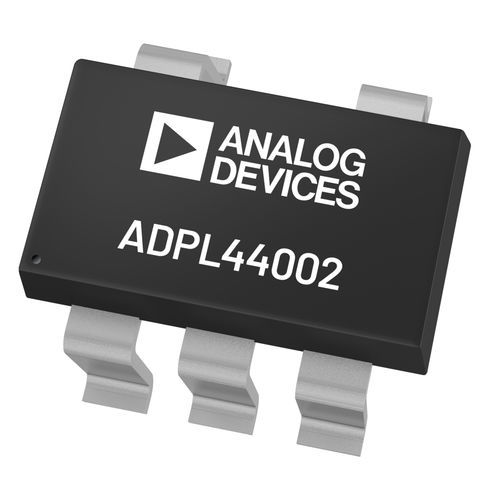

Microchip de señal mixta ADPL44002

analógico

El ADPL44002 es un regulador lineal CMOS de baja caída (LDO) que funciona de 2,7V a 40V y proporciona hasta 200mA de corriente de salida. Este LDO de alto voltaje de entrada es ideal para la regulación de circuitos analógicos y de señal mixta de alto rendimiento que operan desde raíles de 39V hasta 1,2V. Utilizando una arquitectura propietaria avanzada, el dispositivo proporciona un alto rechazo de la fuente de alimentación, bajo ruido y logra una excelente respuesta transitoria de línea y carga con un pequeño condensador de salida cerámico de 2,2μF. El ruido de salida del regulador ADPL44002 es de 20μVRMS independiente de la tensión de salida para las opciones fijas de 5V o menos. El ADPL44002 está disponible en cuatro opciones fijas de voltaje de salida. Los siguientes voltajes están disponibles en stock: 1.2V (ajustable), 1.8V, 2.5V, 3.3V, y 5.0V. Cada voltaje de salida fijo puede ajustarse por encima del punto de ajuste inicial con un divisor de realimentación externo. Esto permite al ADPL44002 proporcionar una tensión de salida de 1,2V a VIN - VDO con alta PSRR y bajo ruido. El arranque suave programable por el usuario con un condensador externo está disponible en el encapsulado LFCSP. El ADPL44002 está disponible en un encapsulado LFCSP de 6 terminales y 2 mm × 2 mm, lo que lo convierte no sólo en una solución muy compacta, sino que también proporciona un excelente rendimiento térmico para aplicaciones que requieren hasta 200 mA de corriente de salida en un espacio reducido y de bajo perfil. El ADPL44002 también está disponible en un TSOT de 5 terminales. APLICACIONES Regulación a Aplicaciones Sensibles al Ruido Circuitos ADC, DAC, amplificadores de precisión, alimentación para control VCO VTUNE Comunicaciones e infraestructuras Medicina y Sanidad Industrial e Instrumentación Características Bajo nivel de ruido: 20μVRMS independiente de la tensión de salida fija PSRR de 78dB a 10 kHz, VOUT ≤ 5V, VIN = 7V
