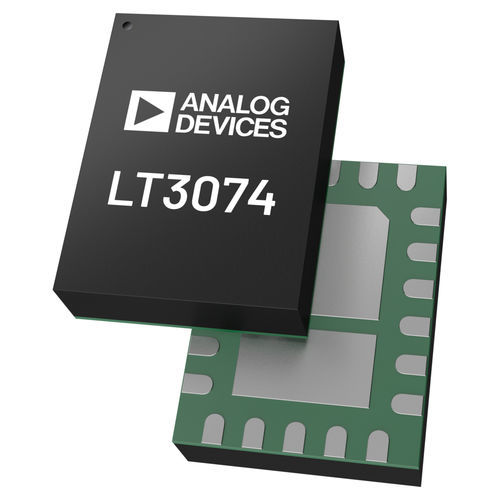

Microchip analógico LT3074

de interfaz

El LT3074 es un regulador lineal de baja tensión, ruido ultrabajo y respuesta transitoria ultrarrápida con una interfaz serie PMBus. El dispositivo suministra hasta 3A con una tensión de caída típica de 45mV. Un condensador de bypass de referencia de 4,7μF reduce el ruido de la tensión de salida a 1,2μVRMS. El amplio ancho de banda y la alta PSRR permiten el uso de condensadores cerámicos pequeños, ahorrando capacitancia y coste. El LT3074 es compatible con la herramienta de desarrollo de software LTPowerPlay con una interfaz gráfica de usuario (GUI). El LT3074 envía una corriente de referencia de precisión de 100μA al pin SETRES del LT3074. Colocando una resistencia desde este pin SETRES a GND se establece la tensión de salida. El funcionamiento de ganancia unitaria del LT3074 proporciona un ruido de salida, una PSRR, un ancho de banda y una regulación de carga prácticamente constantes, independientemente de la tensión de salida programada. Además, el LT3074 incorpora una función de seguimiento única (VIOC) para controlar el regulador de conmutación aguas arriba para mantener una tensión constante a través del LT3074, y por lo tanto minimizar la disipación de potencia. El control PMBus permite ajustar el límite de corriente de salida de 1A a 6,4A en pasos discretos de 0,05A. La función de telemetría PMBus proporciona información sobre la tensión y la corriente de salida, la tensión de entrada, la tensión de polarización y la temperatura de la matriz. El LT3074 dispone de un pin CLKDIS para controlar el reloj interno. Tirando de este pin a BIAS desactiva los relojes internos para poner el LT3074 en el "modo silencioso". El LT3074 está disponible en un compacto encapsulado LQFN de 22 conductores (3mm × 4mm) (encapsulado laminado con huella QFN). APLICACIONES Fuentes de alimentación RF: PLLs, VCOs, Mezcladores, LNAs, PAs Convertidores de datos de alta velocidad/alta precisión Instrumentación de bajo ruido Postreguladores para fuentes de alimentación conmutadas
