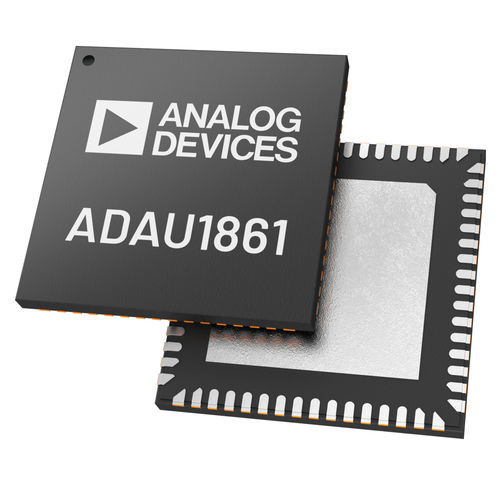

Códec de audio ADAU1861

El ADAU1861 es un códec con tres entradas y una salida que incorpora dos procesadores de señal digital (DSP). La ruta desde la entrada analógica hasta el núcleo DSP y la salida analógica está optimizada para una baja latencia. APLICACIONES Sistemas de audio para automóviles Procesadores de efectos de audio digital Motor de procesamiento de audio FastDSP programable Frecuencia de muestreo de hasta 768 kHz Filtros Biquad, limitadores, controles de volumen, mezcla Núcleo DSP HiFi 3z de Tensilica MAC cuádruple por ciclo: multiplicador de 24 × 24 bits y acumulador de 64 bits Modo de funcionamiento de potencia flexible: 24,576 MHz, 49,152 MHz, 73,728 MHz y 98,304 MHz 336 kB de memoria total Depuración y seguimiento JTAG ADC y DAC de 24 bits y baja latencia sNR de 106 dB (señal a través de ADC con filtro de ponderación A) sNR combinada de 110 dB (señal a través de DAC y auriculares con filtro de ponderación A) Motor MAC de doble precisión programable para un ecualizador máximo de 24 etapas Frecuencias de muestreo de puerto serie de 8 kHz a 768 kHz retardo de grupo de 5 μs (fS = 768 kHz) de entrada analógica a salida analógica con derivación FastDSP (instrucciones cero) 3 entradas analógicas diferenciales o de un solo extremo, configurables como entradas de micrófono o de línea 8 entradas digitales de micrófono Salida de audio diferencial analógica, configurable como salida de línea o driver de auriculares 2 canales de salida PDM PLL compatible con cualquier frecuencia de reloj de entrada de 30 kHz a 36 MHz convertidores asíncronos de frecuencia de muestreo (ASRC) de 4 canales 2 puertos serie de audio de 16 canales compatibles con I2S, ajustado a la izquierda, ajustado a la derecha o hasta TDM16 (TDM12 en modo turbo) 8 interpoladores y 8 decimadores con enrutamiento flexible Fuentes de alimentación AVDD analógico a 1,8 V típico E/S digitales IOVDD de 1,1 V a 1,98 V DVDD digital de 0,85 V a 1,21 V Auriculares HPVDD_L a 1,2 V hasta AVDD Interfaces de control/comunicación
