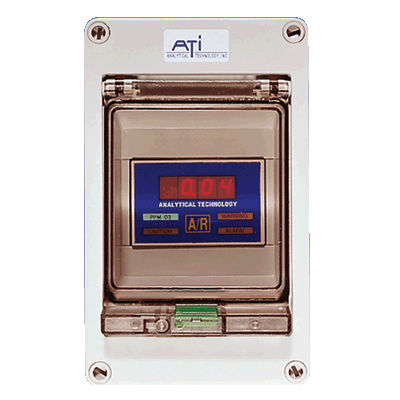

Módulo de alarma B14

Descripción del módulo de alarma de gas Los receptores del módulo de alarma de gas serie B14 de ATI son módulos electrónicos compactos que proporcionan funciones locales de retransmisión de alarmas, visualización y señales para sistemas de detección de gas. Los módulos están diseñados para aceptar entradas de transmisores de 4-20 mA de dos, tres o cuatro cables ubicados a una distancia de hasta 10,000 pies del receptor. Son ideales para su uso con los transmisores de gas tóxico de dos hilos de la serie A12 o B12 de ATI, o con los transmisores de gas combustible de tres hilos modelo A12-17 o B12-17. Los receptores de alarma B14 son módulos montados en carril DIN que pueden suministrarse en cajas de una o varias unidades. Las concentraciones de gas se indican directamente en PPM, PPB, porcentaje o porcentaje LEL con el rango de visualización seleccionable por el usuario. Cada módulo proporciona puntos de ajuste de precaución, advertencia y alarma por separado con indicadores de barra LED de cada punto de alarma. Los indicadores LED parpadean en la condición de alarma inicial y cambian a fijo cuando se indica la alarma. Los módulos contienen relés de alarma individuales para cada punto de ajuste de alarma. Sin embargo, cada relé puede asignarse a cualquier punto de ajuste para permitir múltiples funciones de alarma en un solo punto de alarma. Los relés son configurables para funcionamiento estándar o a prueba de fallos y para funcionamiento con o sin enclavamiento. Una cuarta barra de alarma LED y un relé se proporcionan para indicar las condiciones del problema. La alarma de problemas y el relé se activarán al perder la señal de entrada o si la entrada de 4-20 mA cae por debajo de un valor específico.
